Sujet: Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 01/10/2018 23:02
Par : Salamandre

Bonjour,

tout d'abord je suis très content de participer à ce forum car ça fait quelques mois que je le lis attentivement (plus ou moins quand même :D ) et il est une mine d'information.
Arrivant tranquillement à la fin de la rénovation de ma petite maison, nous envisageons un rocket batchbox en 150 comme unique chauffage. Voila le plan de la maison :




Point rapide sur l'isolation : chaux chanvre sur les murs (de 5 à 10 cm) sauf deux murs à l'étage avec 10cm de laine de bois, botte de paille au plafond, pour le sol 10cm de liège (à venir). Par contre l'étanchéité a l'air n'est pas parfaite...

Voila 2 photos pour donner une idée de l'emplacement du poele :





En fait je vais agrandir l'ouverture jusqu'au niveau des poutres en hauteur, et pour la largeur ce sera du mur à droite jusqu'à la 3ème poutre à gauche.

C'est cette ouverture qu'il y a entre le salon et la cuisine, je compte y mettre le foyer du poêle (ça emmène le bidon à peu près sous le conduit d'évacuation). La banquette fera l'aller retour le long du mur (reste 2,50 après le bidon), elle sera tubée et entouré de bauge et de pierre bien sûr.

Les questions :
- le dimensionnement global : taille du poêle / volume à chauffer / banquette vous paraissent-ils cohérents ?
- au niveau du foyer, j'aimerai mettre une plaque en fonte comme plafond de la box, histoire de cuisiner dessus. Est-ce possible malgrès le P-channel ? Ou c'est mieux si toute la box est isolée ?

Bon j'arrête là, de toute façon je vais avoir d'autres question vu que je dois commencer le foyer dans moins de 2 semaines.

Merci d'avance

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 02/10/2018 19:08
Par :

Salut Salamandre,

Pour ta première question "dimensionnement global".
Quel volume avez-vous à chauffer? Dimension de la maison? Quelle hauteur sous plafond?
Je ne suis pas un expert en la matière, il y a un site qui "dit" tout ça mais le quel je ne sais plus, il y a des Rocketeurs sur ce site qui pourront t'aider.
D'après les photos tu ne peut pas mettre un tubage plus gros dans la cheminée d'évacuation!(sinon n'hésites pas, mais plus gros!!!)
Pour ma part ma cabane fait 18m de long sur 6.50 de large et 7.50 de hauteur(700 mètres cubes ,la maison est en U, un vrai casse tête) un batchrocket de 180 (évacuation 200) masse de 7 mètres de long le tout en bauge (estimé à 6 tonnes), j'ai une trémie au dessus du batch et une autre à l'autre bout de la cabane pour faire la convection naturelle.

Pour ta deuxième question " au niveau du foyer".
Si tu mets une plaque de fonte (ou autre) comme plafond il faut que la sol soit identique.

Bonne recherche à vous

Cédrico

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 02/10/2018 20:16
Par : Pascal B.

Bonjour,

@Salamandre Le P-channel peut être placé en bas de la box pour faciliter son remplacement.
Merci pour ton partage de projet.

Peux tu m'expliquer pourquoi Cedrico ?

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 02/10/2018 20:37
Par : Salamandre

Bonjour,

merci des réponses. Je pensais que les dimensions étaient sur le plan, mais non. La maison est petite : en gros cuisine 5mx4m, salon 5mx3,50m, hauteur sous plafond 2,50m soit un volume total (rdc et 1er étage) de 190m3. Des agrandissements sont prévus...

Pour le P-channel au sol, on peut le faire comme celui du haut ou c'est obligatoirement un cobra ? Si oui on le fait alors passer sous les briques qui reçoivent les braises, sous l'espèce de V ? A quelle hauteur au dessus de la sole de la box il émerge ?

Merci

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 02/10/2018 21:20
Par :

Salut Pascal,

Le concepteur du P- channel a écrit sur le site "donkey 32" que le plafond et la sol devait être de la même matière.
Plafond en acier = plus de radiation vers le bas et que ça écrasé le flux ,donc pour équilibré le flux il faut que la sol soit de la même matière pour l équilibration du flux.

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 08/11/2018 19:04
Par :

Salut Salamandre

Où en n'est le projet?

Cédric

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 08/11/2018 23:01
Par : Salamandre

Bonsoir Cedrico,

le projet a bien avancé puisque ça chauffe. Pour ceux qui sont intéressé, j'ai mis l'album à jour.
Un petit truc me tracasse un peu : les températures de d'évacuation sont toujours à 50°C, bypass fermé ou pas. Bon ce dernier n'est pas tout à fait étanche, mais on sent quand même la différence sur le tuyau de la banquette quand on change la position. La banquette fait 2 fois 1,70m. Du coup je me dis qu'elle ne doit pas avoir beaucoup de chaleur à absorber.
En fait je penses que toute la chaleur est diffusé par le bidon. Si je place le thermomètre dessus, ça indique 270°C sur le couvercle. Le bidon est à 35 cm du haut de la cheminée interne. Pour l'instant je n'ai pas fait de feu de fou, mais le poêle tourne un peu toute la journée. Il reste aussi la box à isoler et faire la porte. Qu'en pensez-vous ?
Dans tous les cas je pensais enduire une partie du bidon, toute la partie vers le mur, mais c'est moins pratique quand il chauffe ;) .

A bientôt

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 09/11/2018 13:13
Par :

Salut Salamandre,

Content de voir que le rocket tourne.

D'après les photos tu n'as pas isolé la cheminée interne, sur un 150 c'est conseillé.

Oui je pense que tu devrait finir l'étanchéité et trouver une porte et faire une voire plusieurs grosses flambées

A+

Cédrico
.

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 09/11/2018 13:13
Par :

Salut Salamandre,

Content de voir que le rocket tourne.

D'après les photos tu n'as pas isolé la cheminée interne, sur un 150 c'est conseillé.

Oui je pense que tu devrait finir l'étanchéité et trouver une porte et faire une voire plusieurs grosses flambées

A+

Cédrico
.

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 09/11/2018 13:21
Par : Salamandre

Salut Cedrico,

pour l'isolation, j'ai pris des briques isolantes, il me semble que ça suffit. J'espère ? Sinon je peux modifier, mais ça va être chi...t.

Merci des retours

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 26/11/2018 06:38
Par : Pascal B.

Il n'est pas nécessaire et même contre productif d'isoler la box sur un batch box.

La forme de ta cheminée de section carrée semble être propice à un bon mélange.
Peux tu nous partager une photo de ton cobra en extérieur ? De même si tu as une photo de ton bypass. Merci.

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 01/12/2018 00:07
Par : Salamandre

Bonjour,

Pascal pour l'isolation de la box c'est trop tard, il m'a semblé l'avoir vu plusieurs fois. Quel peut être le problème ?

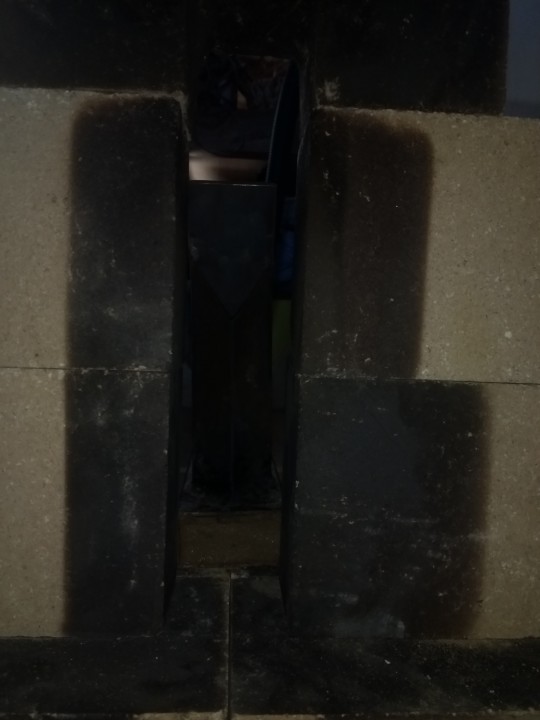

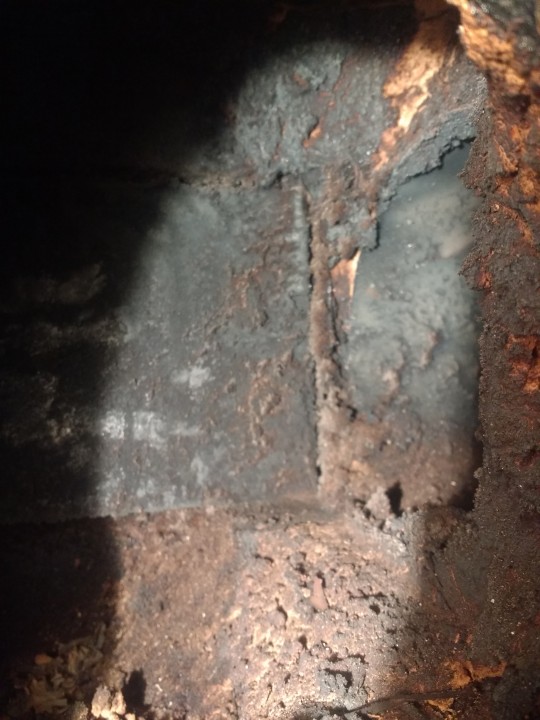

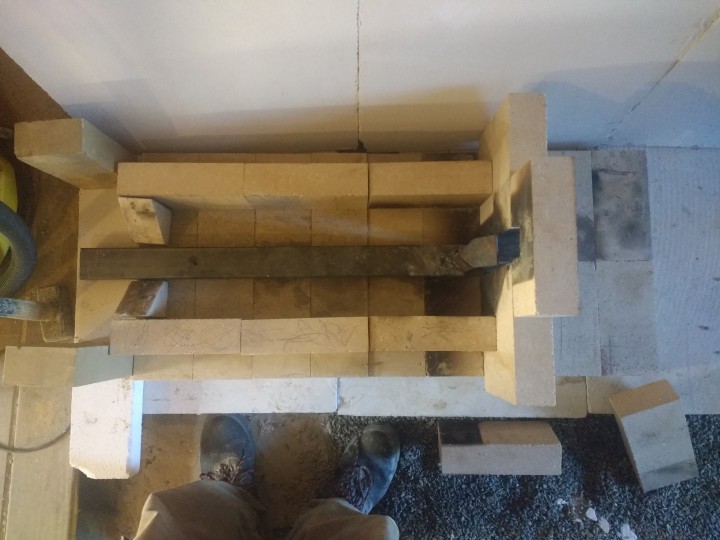

voila les photos du cobra :

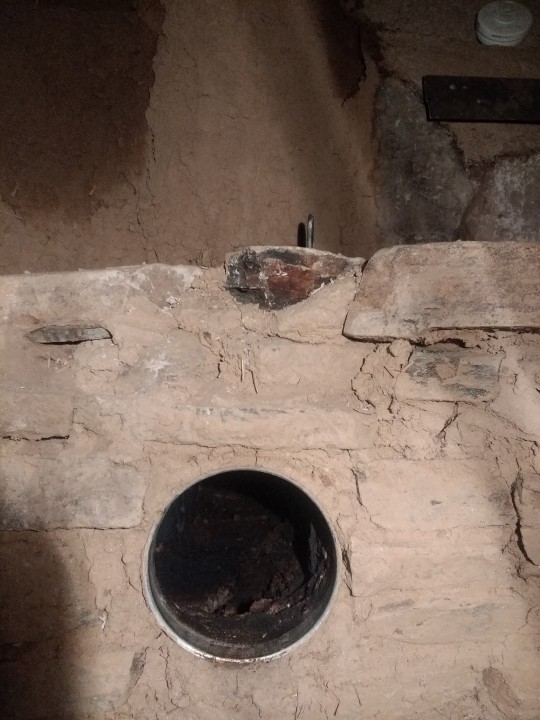

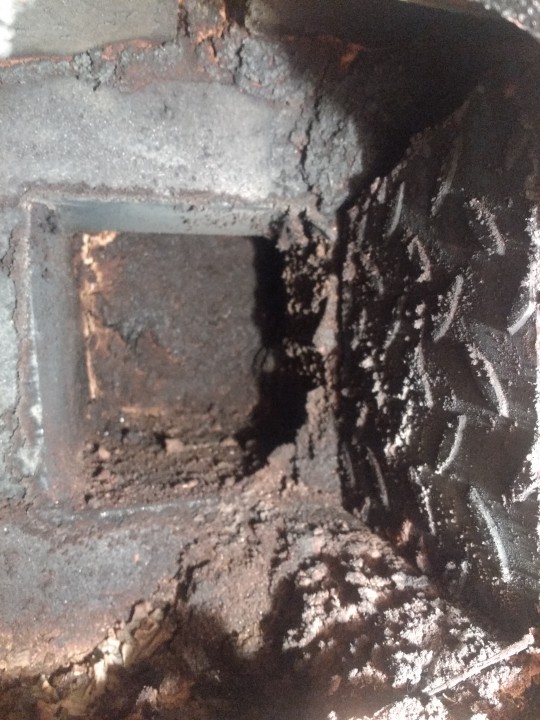

et celles du bypass

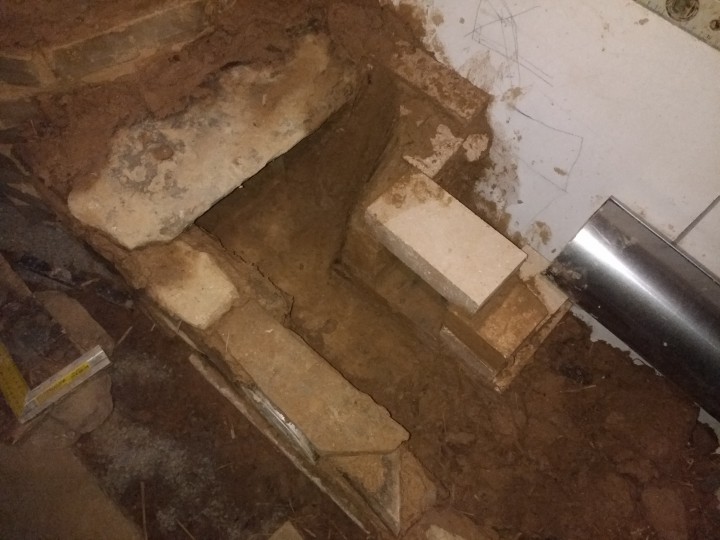

et le bypass pendant la construction:


Je profite du post pour poser quelques étonnements ou questions. Le poêle chauffe depuis 1 mois, c'est le seul chauffage de la maison, donc il tourne pas mal, je dirai 3 flambées à la suite par jour. J'allume le rocket vers midi, il fait entre 15 et 19°C tout le temps .
Cela me semble pas mal compte tenu que la pièce où se trouve le poêle est encore en terre battue. De plus, après plus de 12h sans feu, le température n'a pas trop baissé, donc l'inertie paraitrait correcte.
Mais voila, la banquette chauffe peu ou pas : 1 ou 2 pierre au niveau de l'assise, celles juste la sortie qui sont le plus près de la surface. La face avant verticale chauffe un peu, au niveau du tubage, il faut dire qu'il y a à peine 10 cm d'épaisseur.
Les pierres entre la sortie du bidon et le bypass chauffe bien, voire beaucoup.
J'ai l'impression que les fumées ne sont pas assez chaudes pour faire chauffer la banquette (2x1.70 de tubes), j'ai un thermomètre sur le conduit dévacuation qui est entre 50 et 60°C toiut le temps, même quand le bypass ferme le banc. Je suis entrain d'enduire le bidon mais peu de changement. C'est comme si toute la chaleur était transmise avant le bypass, car le sommet du baril monte à 300°C (il se situe à 30-35 cm du haut de la cheminée interne).
Désolé pour le pavé, mais c'est pour avoir des avis. Alors qju'en pensez vous ? Je suis prêt à faire des essais pour voir si tout va bien (faire un feu avec du petit bois car j'utilise des buches, genre 4 dans le foyer, ...).
Merci d'avance et à bientôt

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 01/12/2018 05:01
Par : Pascal B.

L'isolation peut dans certains cas provoquer un emballement du foyer (trop chaud) et le poele se met a fumer.

Pour ton probleme, il te faut envisager d'isoler ton bidon ou le remplacer par une cloche en briques afin de transferer de la chaleur vers ton banc.

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 01/12/2018 09:15
Par : Salamandre

Ok, merci des conseils.

Quand tu dit isoler le bidon, de la bauge suffit ? Combien de cm ? ou il faut un enduit plus isolant ?

Re : Projet de rocket batchbox 150 et réalisation très prochainement

Posté le: 03/12/2018 04:41
Par : Pascal B.

Tu peux essayer à la bauge en prévoyant un espace de dilatation ou une fibre isolante résistante à la chaleur.
