Batch rocket en 150 avec cloches.

Bienvenue sur Écologie Pratique 09 oct. 2026 - 13:13

Découpe des briques à l'eau et disque diamant

Découpe des briques à l'eau et disque diamant

24/10/2015 3037 Vues 0 Commentaires

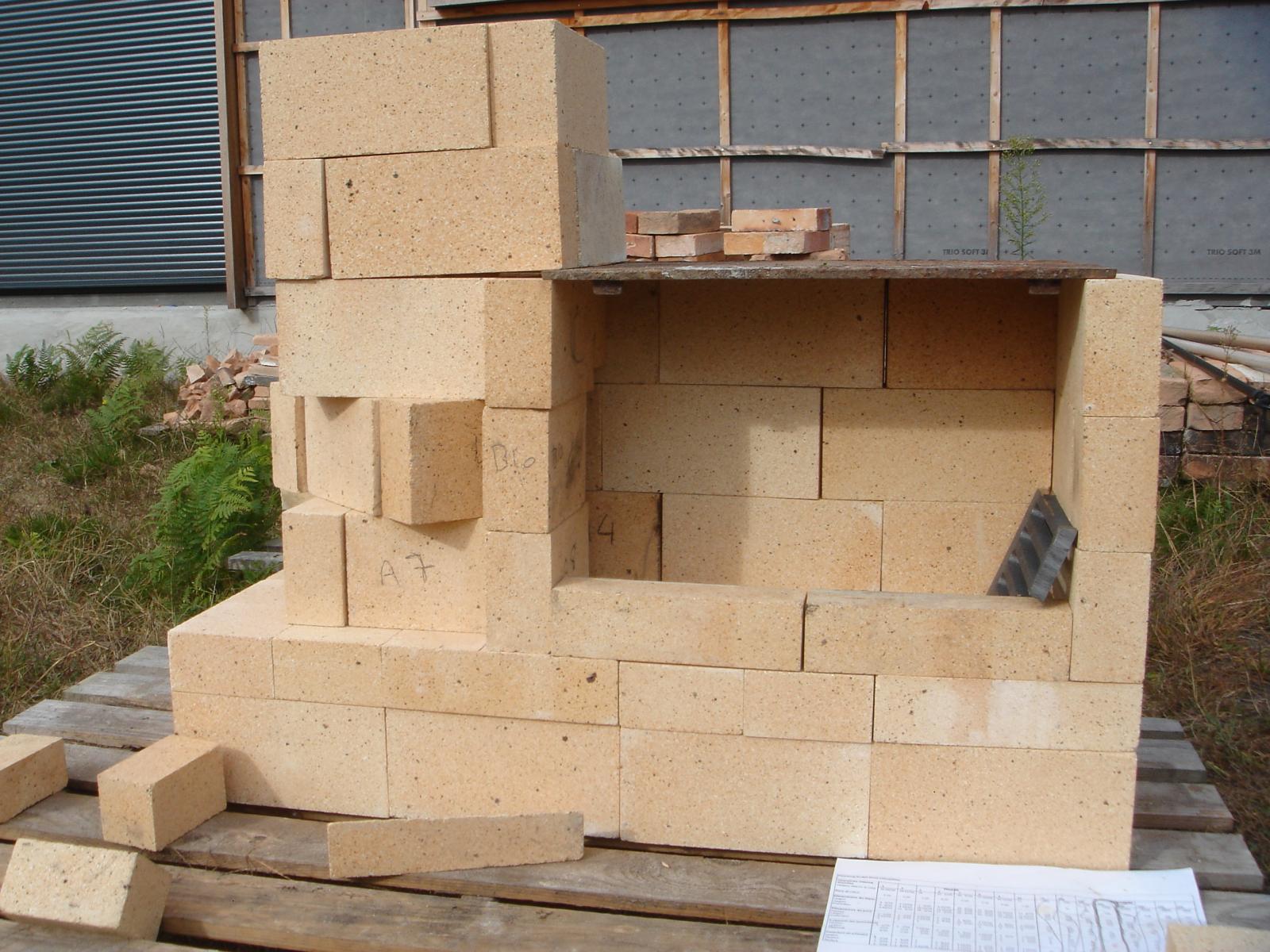

La maquette du foyer montée à blanc. Une tôle en fonte épaisse fait office de plafond

La maquette du foyer montée à blanc. Une tôle en fonte épaisse fait office de plafond

24/10/2015 2994 Vues 0 Commentaires

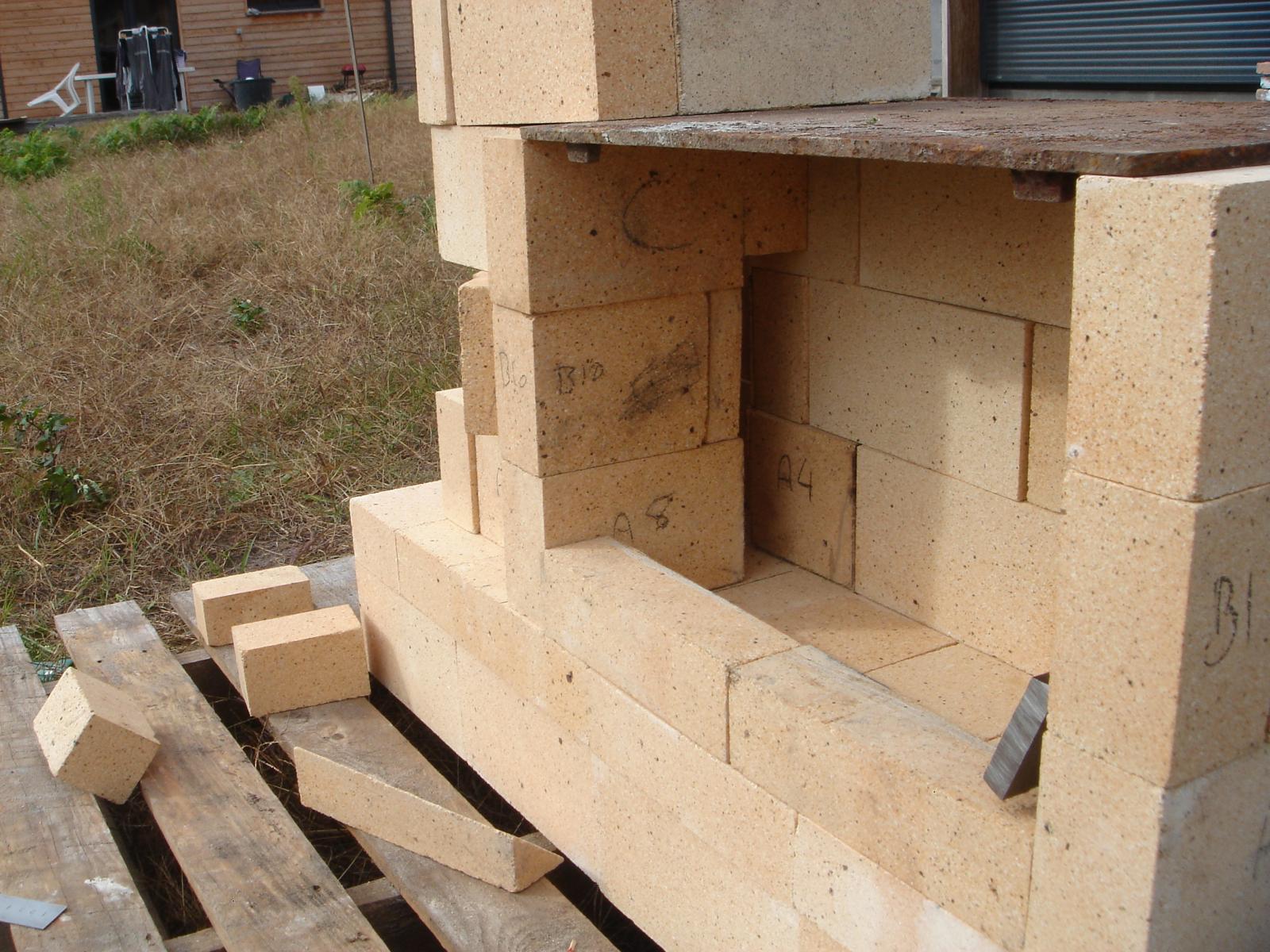

Vue sur la fenêtre de combustion, le fameux "port" du batch. Toute les flammes passent par la !

Vue sur la fenêtre de combustion, le fameux "port" du batch. Toute les flammes passent par la !

24/10/2015 2909 Vues 0 Commentaires

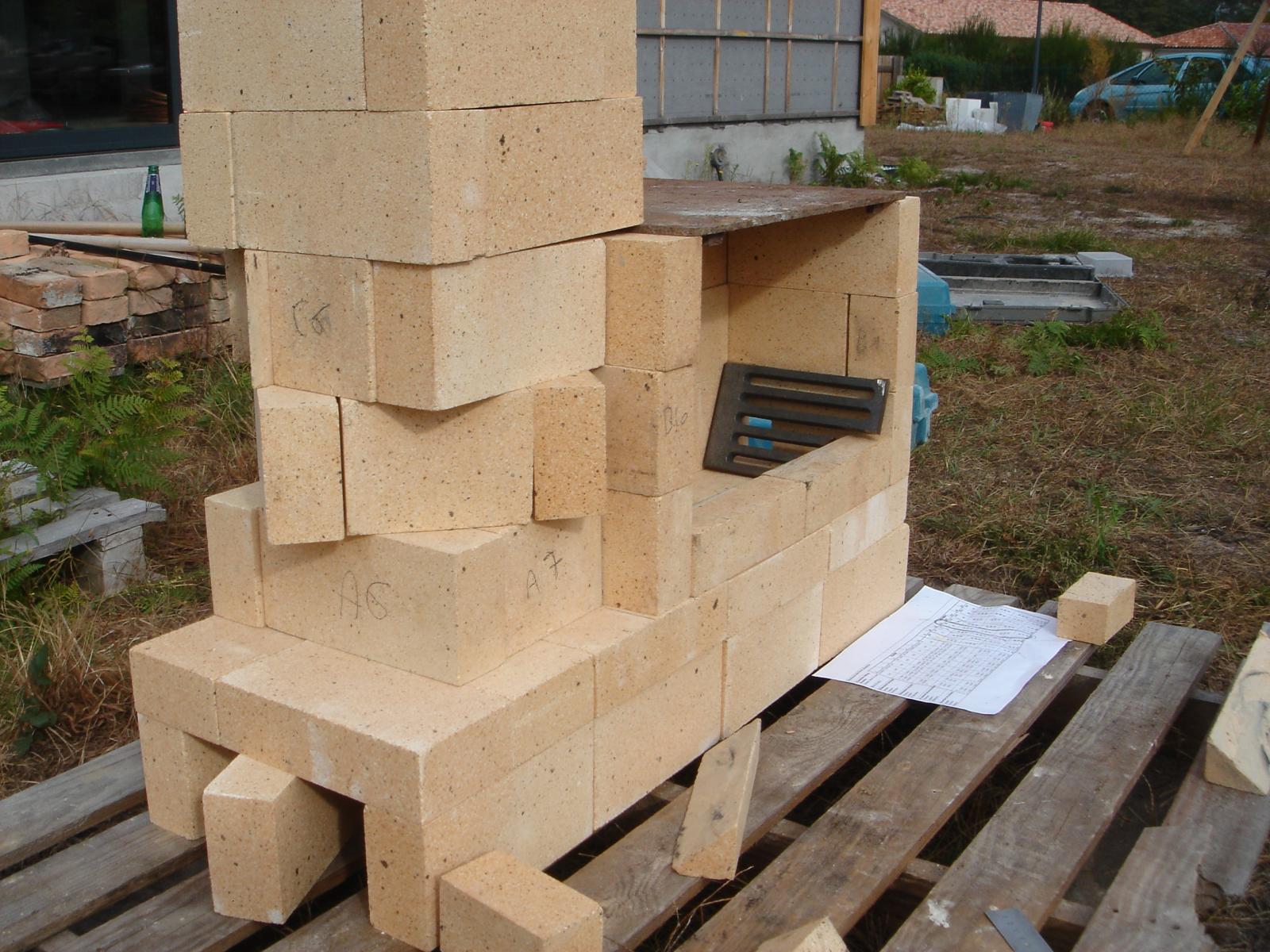

Bâti de la base de cheminée interne octogonale

Bâti de la base de cheminée interne octogonale

24/10/2015 3468 Vues 1 Commentaires

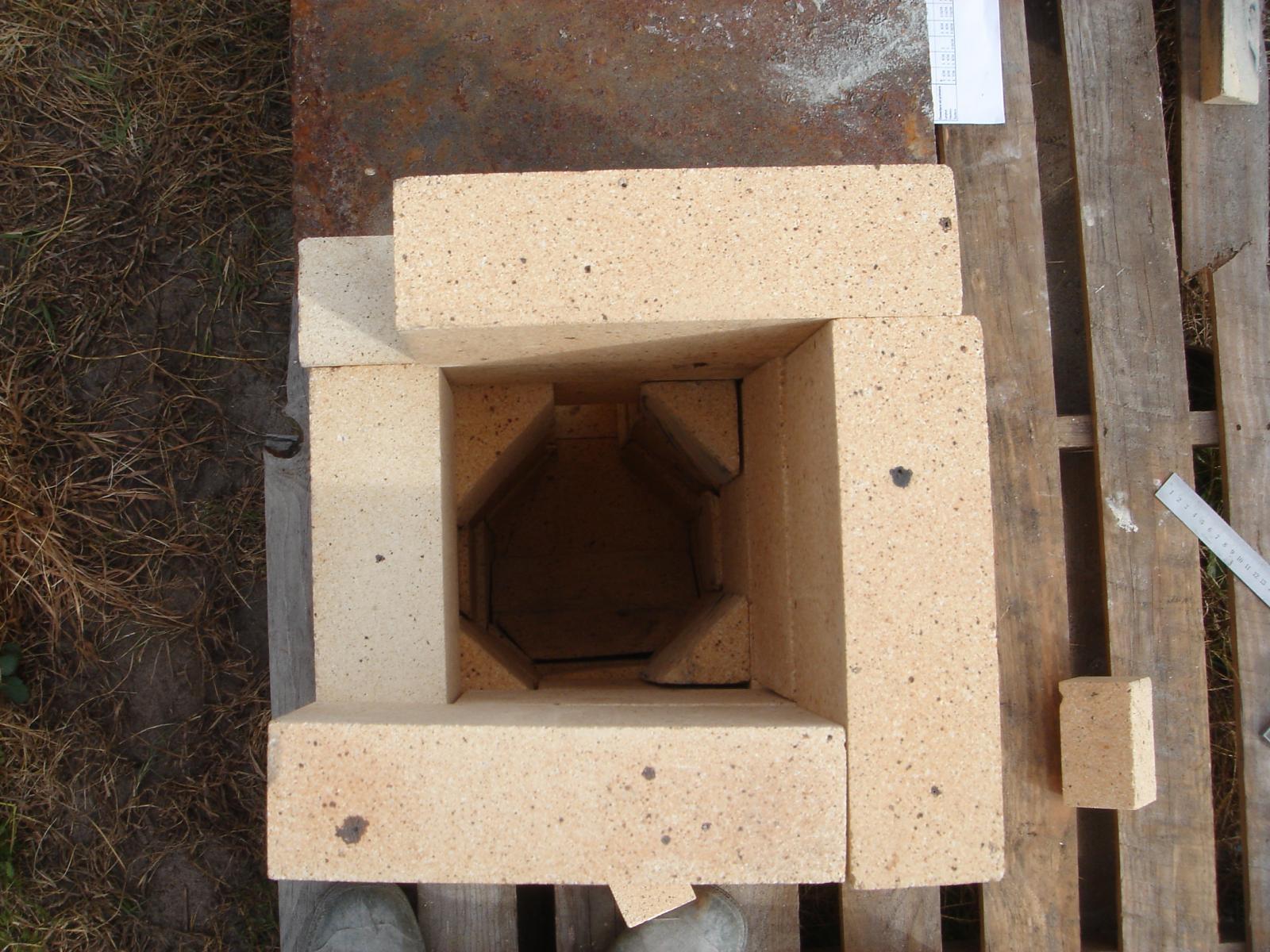

Vue d'en haut

24/10/2015 2982 Vues 0 Commentaires

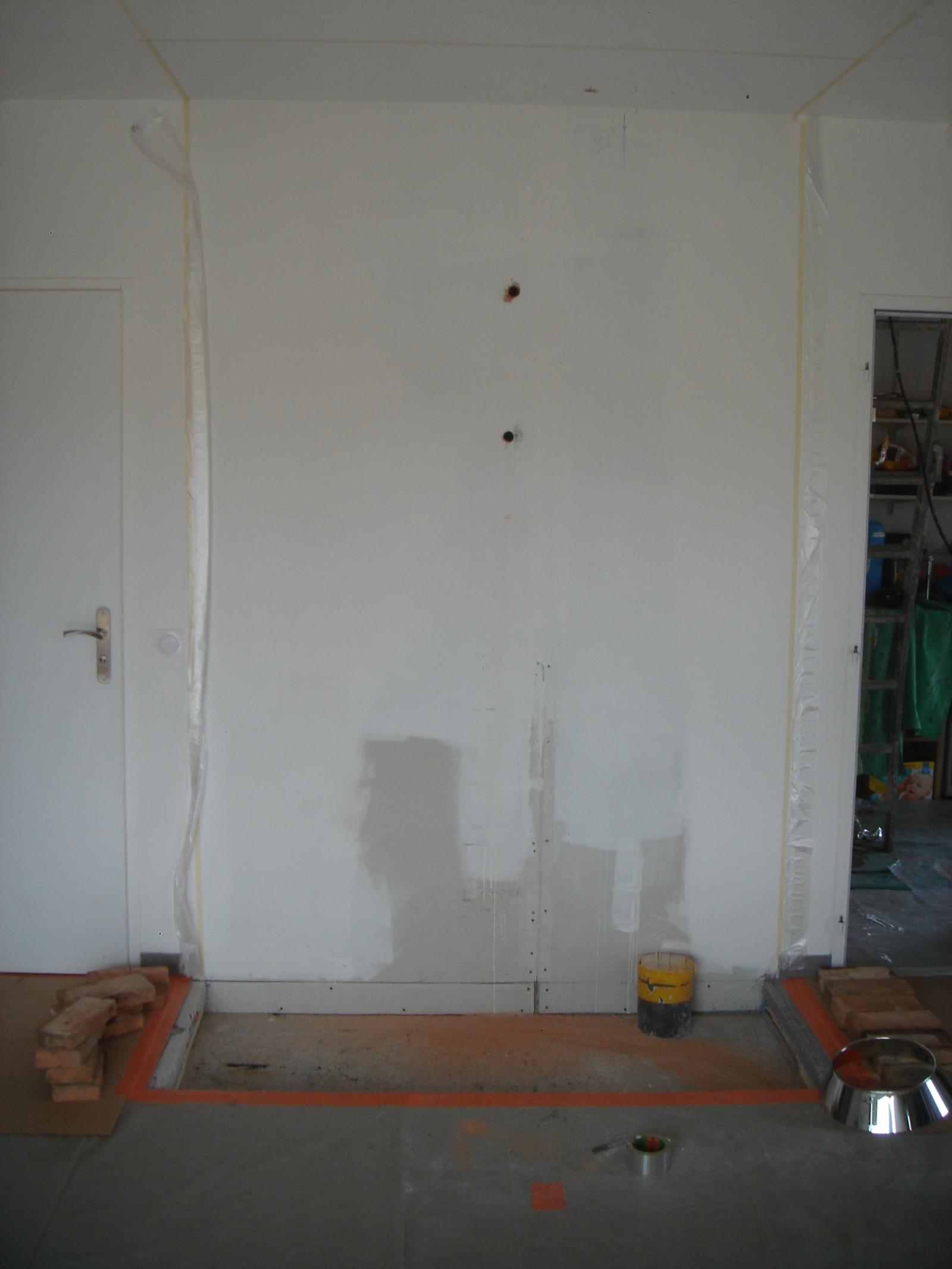

Le futur emplacement, très réduit pour un rocket !! un vrai casse tête. Il doit rentrer dans 1,75m x 0,80 au sol !

Le futur emplacement, très réduit pour un rocket !! un vrai casse tête. Il doit rentrer dans 1,75m x 0,80 au sol !

24/10/2015 2895 Vues 0 Commentaires

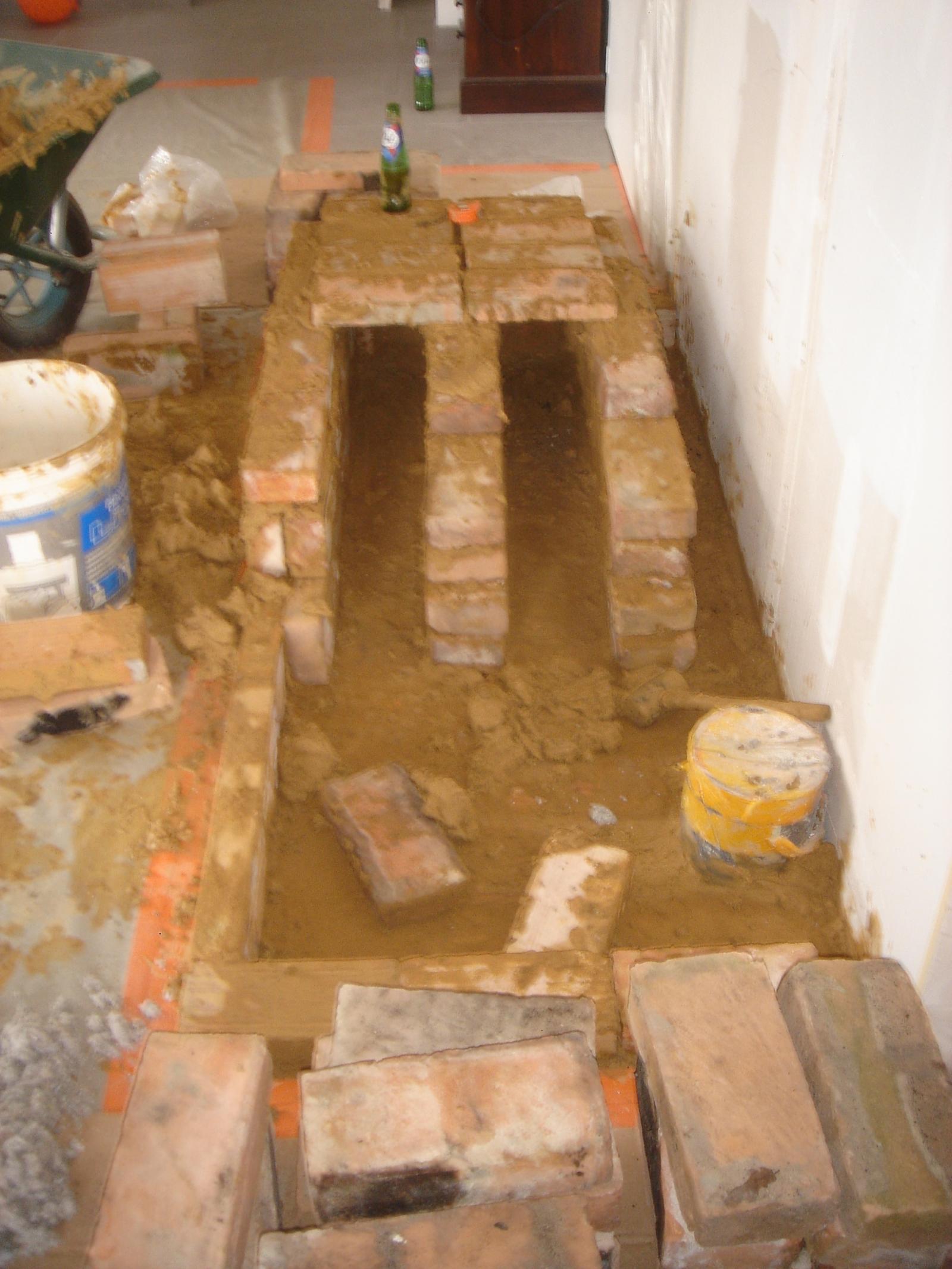

Je commence par bâtir 2 tunnels sous le foyer

Je commence par bâtir 2 tunnels sous le foyer

24/10/2015 3189 Vues 0 Commentaires

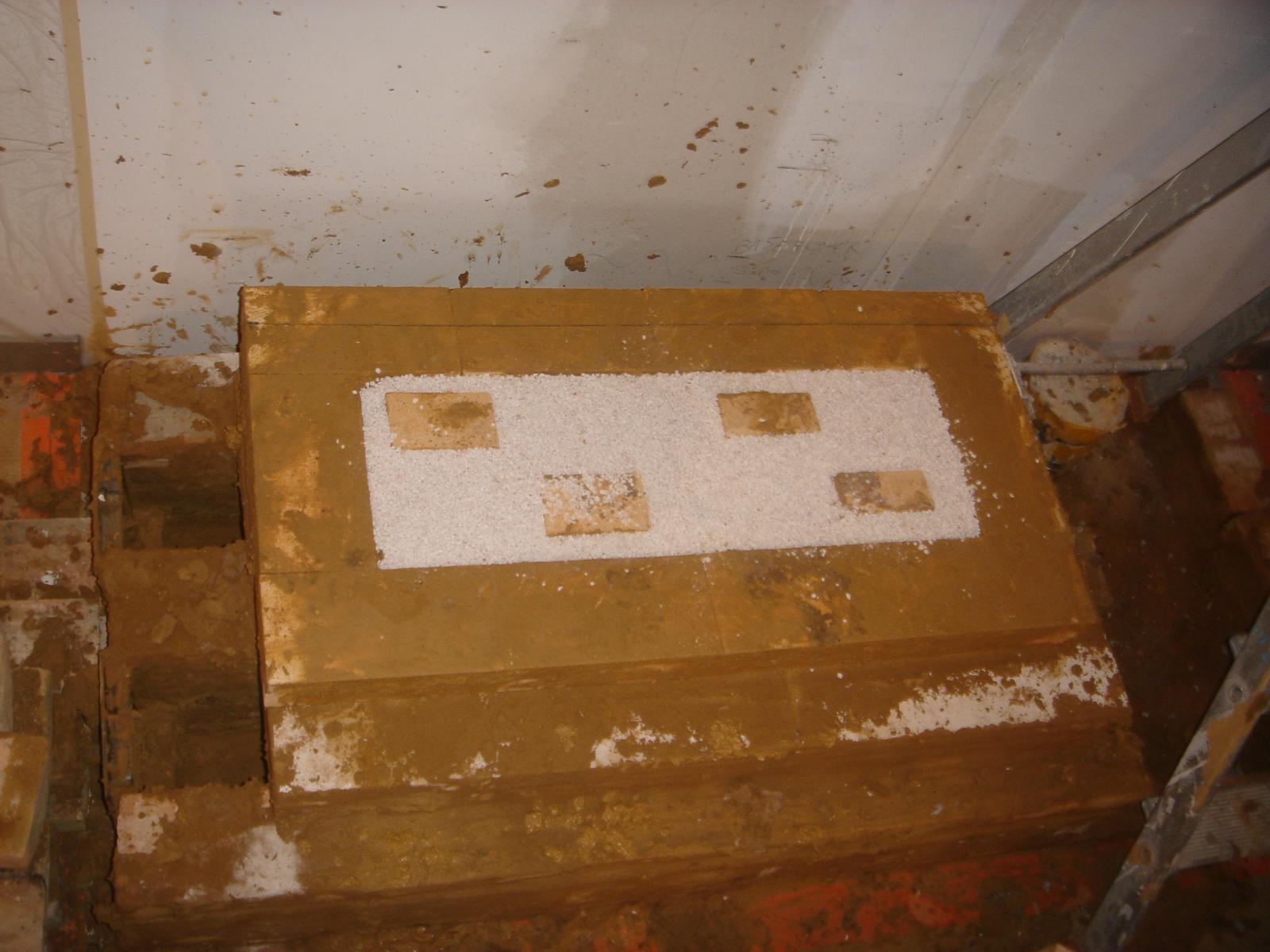

Isolation en vermiculite en vrac sous le foyer

Isolation en vermiculite en vrac sous le foyer

24/10/2015 2985 Vues 0 Commentaires

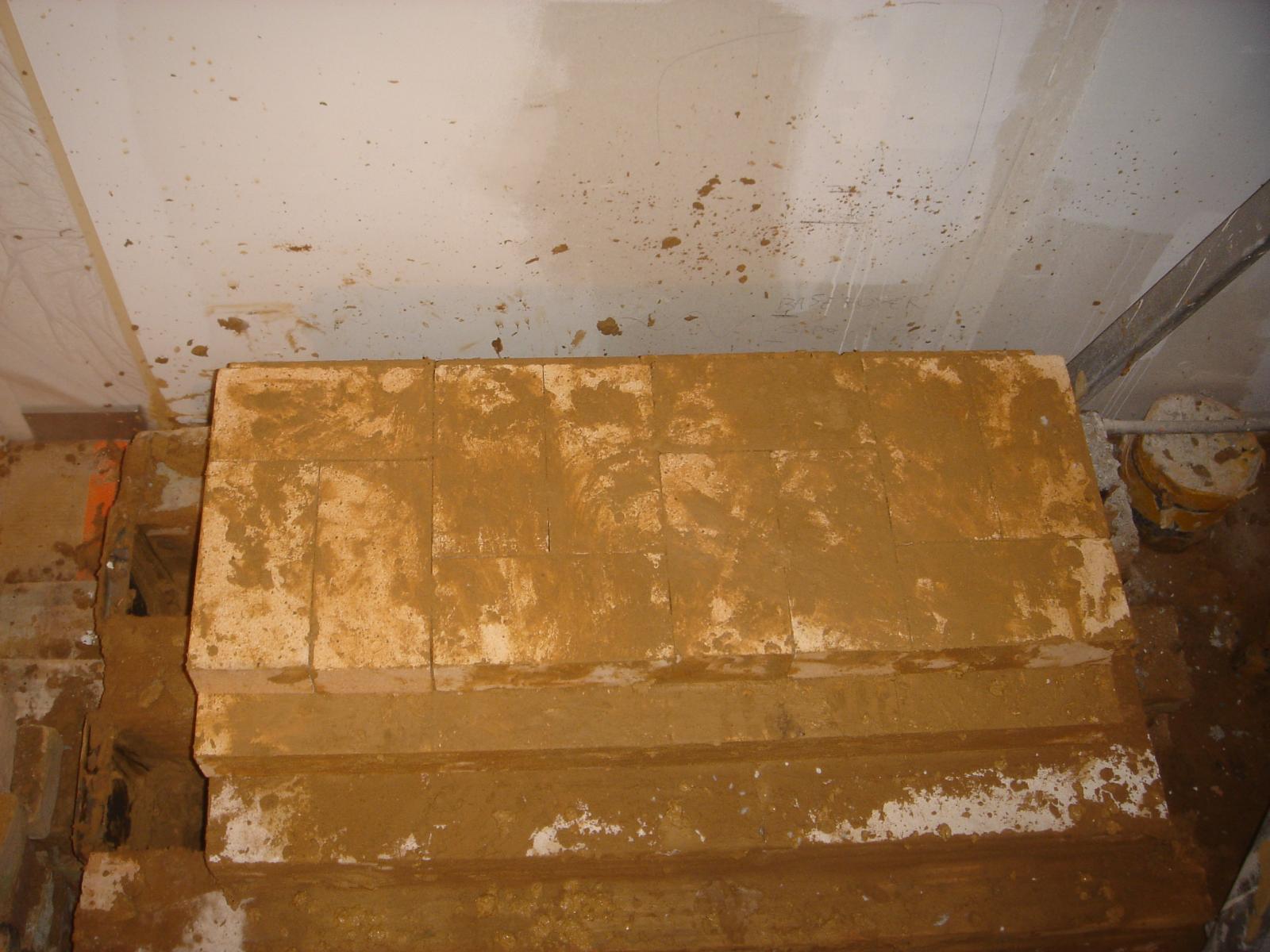

La sole du foyer

La sole du foyer

24/10/2015 2976 Vues 0 Commentaires

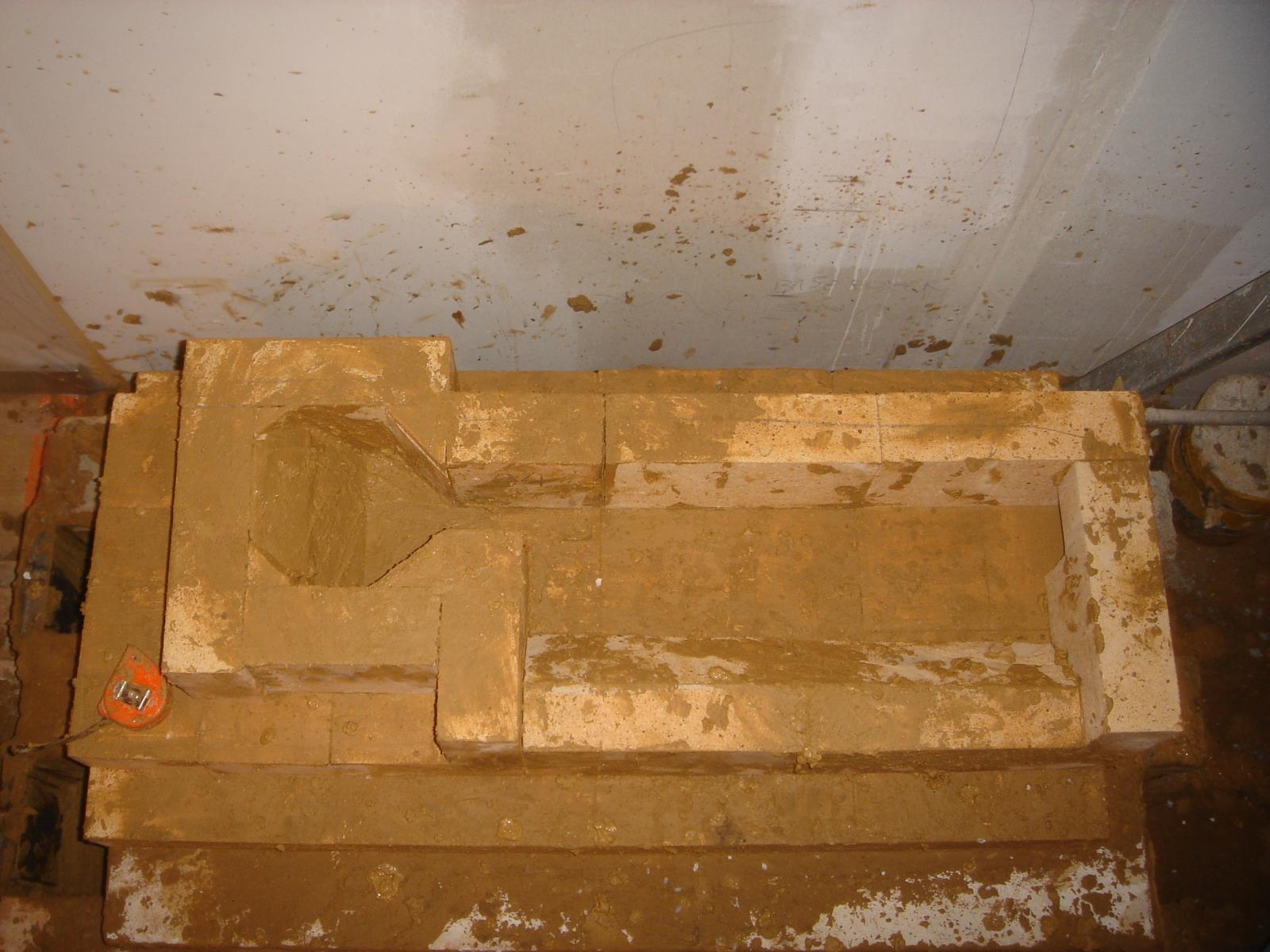

Premier rang du foyer

Premier rang du foyer

24/10/2015 2936 Vues 0 Commentaires

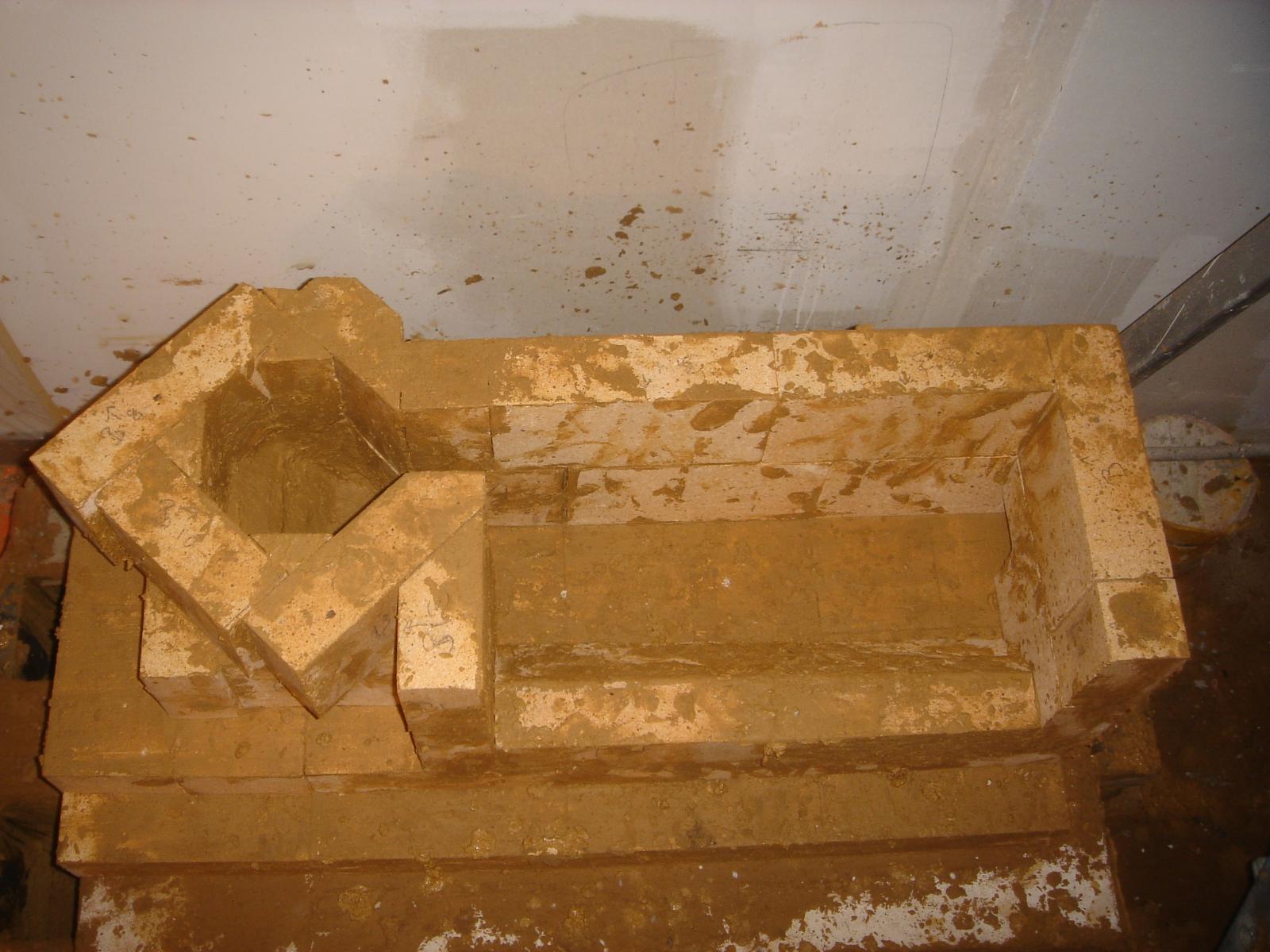

Deuxième rang

24/10/2015 2901 Vues 0 Commentaires

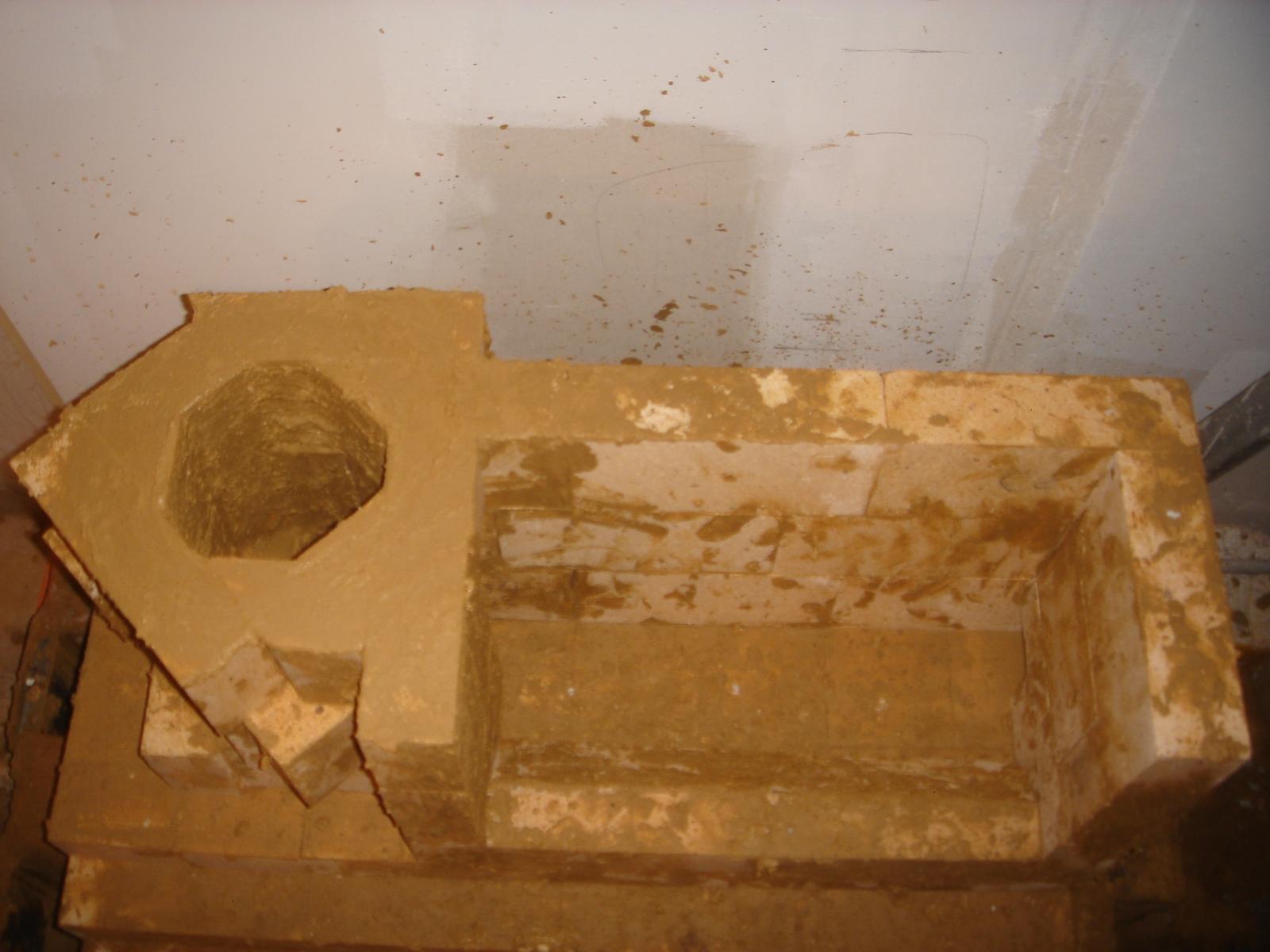

Troisième rang et fin de la cheminée octogonale

Troisième rang et fin de la cheminée octogonale

24/10/2015 3000 Vues 0 Commentaires

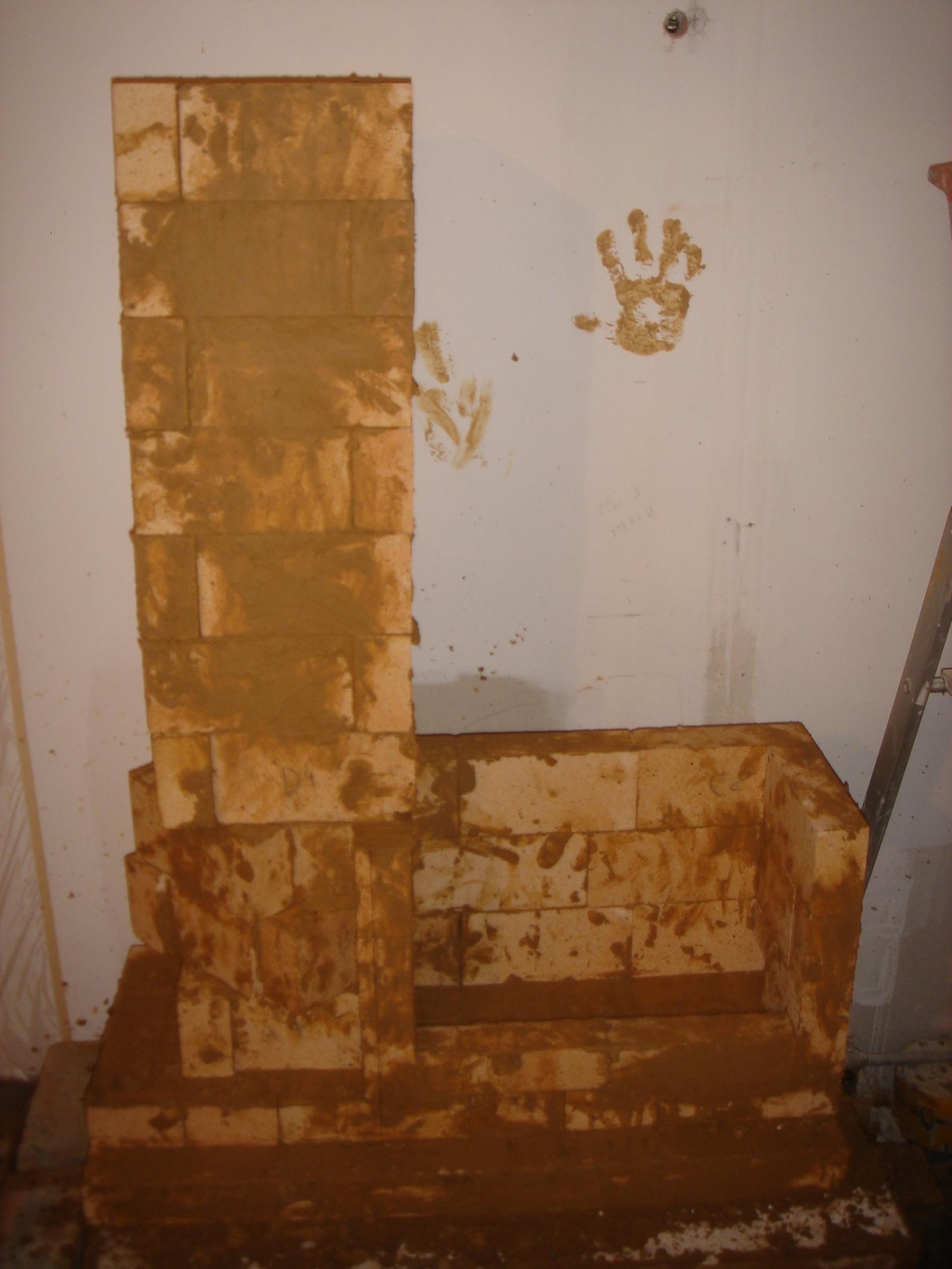

On continue la cheminée interne en carré

On continue la cheminée interne en carré

24/10/2015 2928 Vues 0 Commentaires

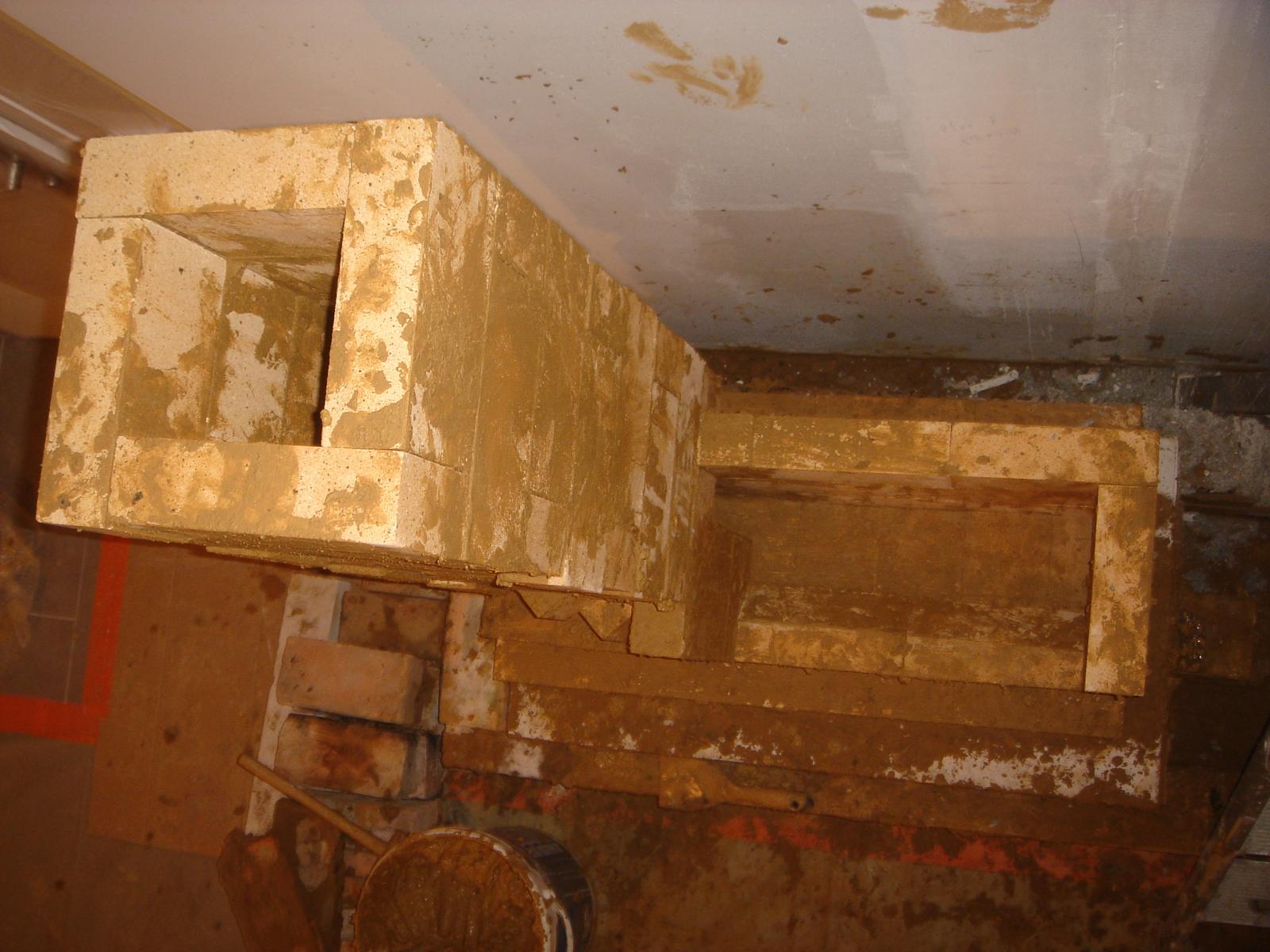

En respectant toujours les cotes données par Peterberg dans son tableau

En respectant toujours les cotes données par Peterberg dans son tableau

24/10/2015 2939 Vues 0 Commentaires

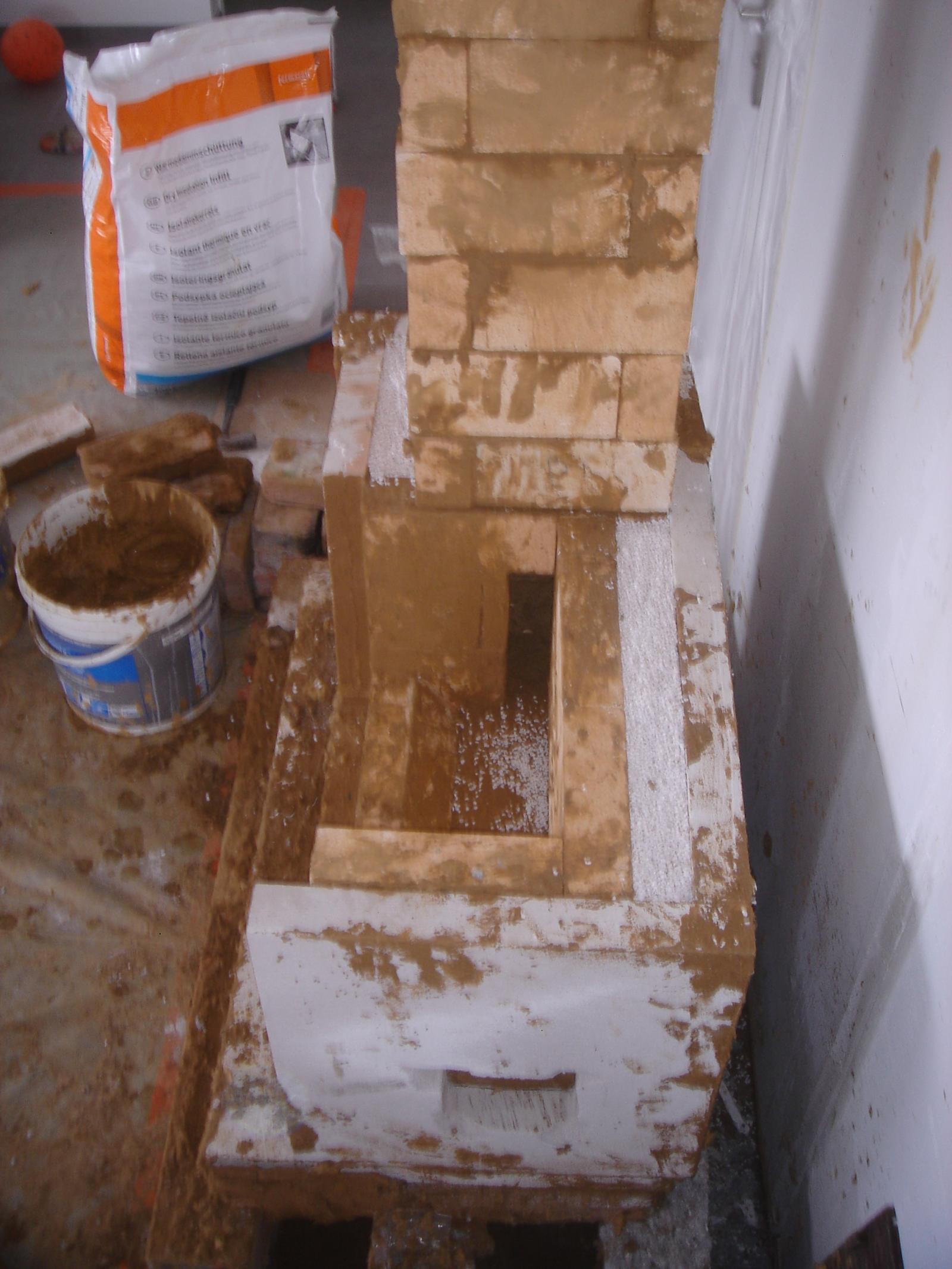

Isolation du tour du foyer en béton cellulaire et arrivée d'air à droite

Isolation du tour du foyer en béton cellulaire et arrivée d'air à droite

25/10/2015 3115 Vues 0 Commentaires

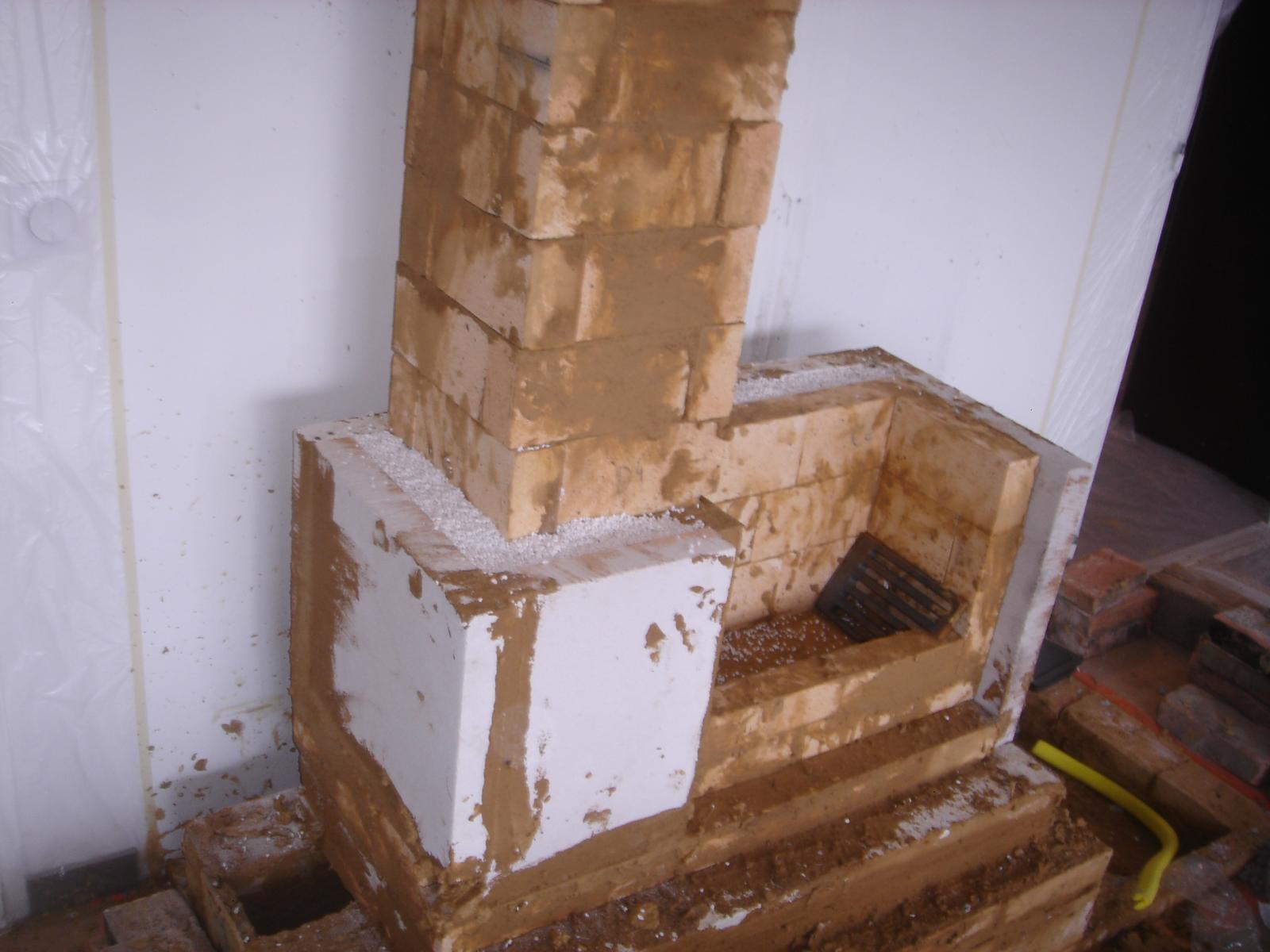

On isole tout le tour

On isole tout le tour

25/10/2015 3115 Vues 0 Commentaires

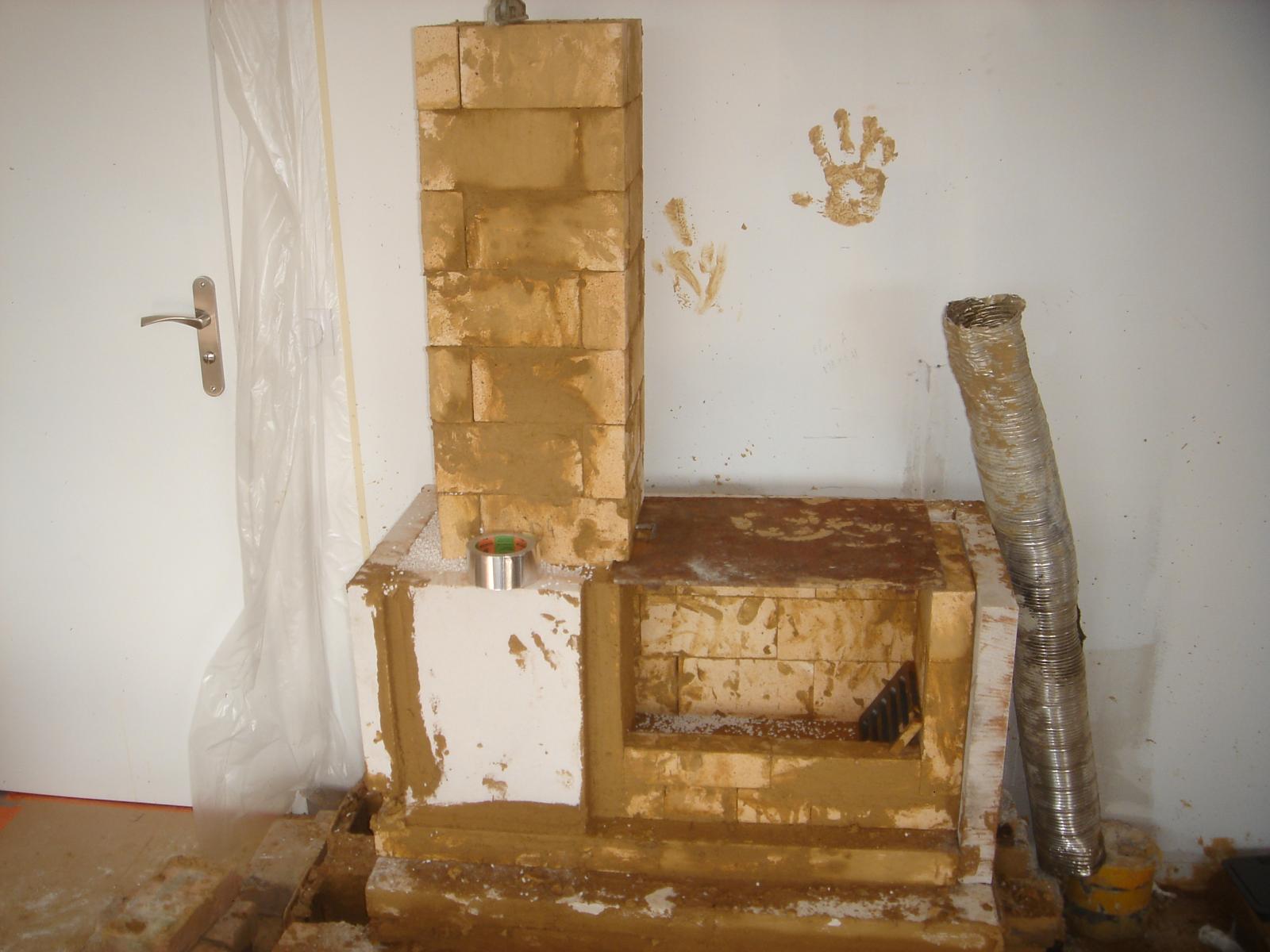

L'air neuf arrive par cette gaine, par dessous la dalle.

L'air neuf arrive par cette gaine, par dessous la dalle.

25/10/2015 2973 Vues 0 Commentaires

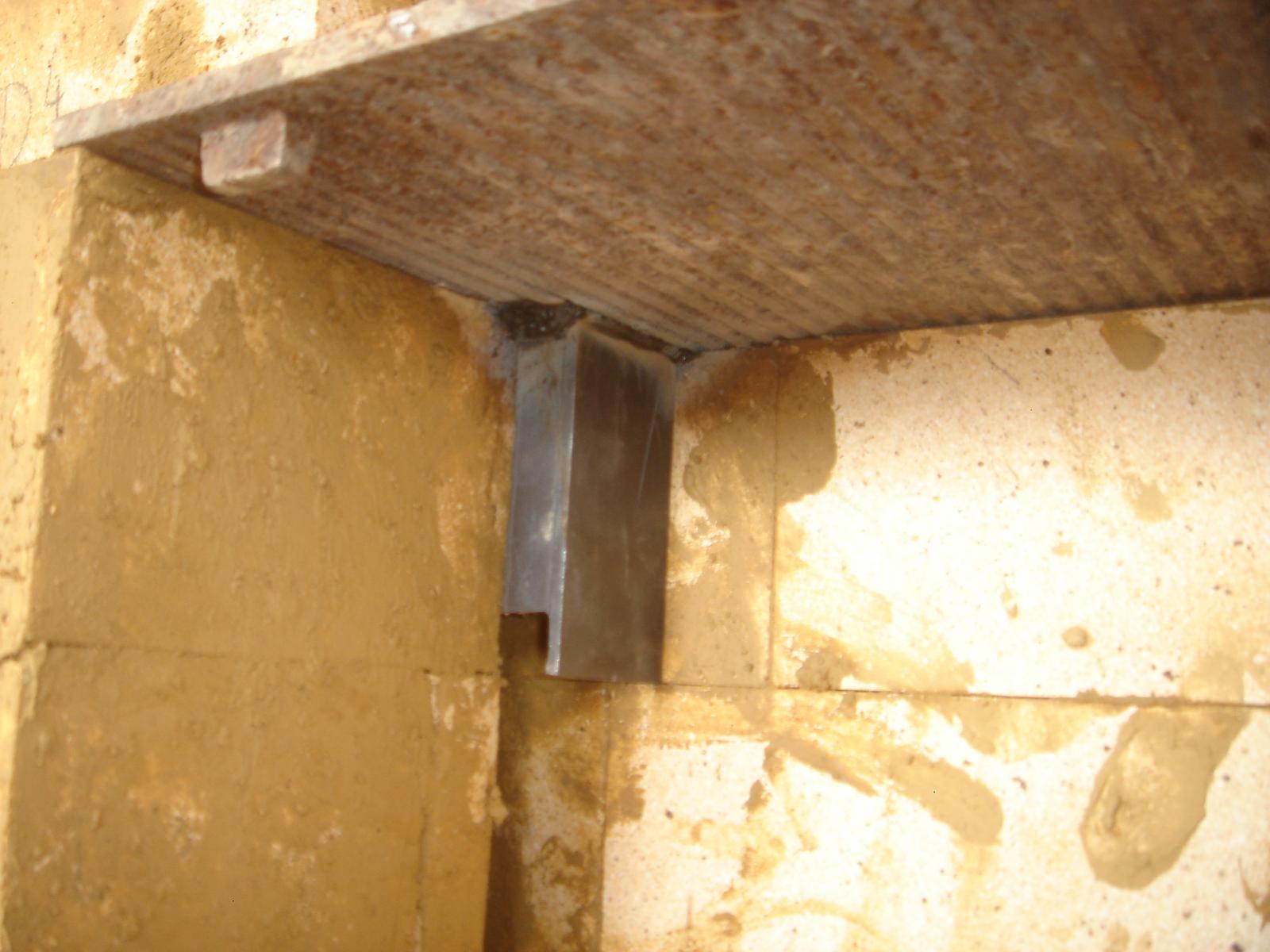

Le peter channel, arrivée d'air secondaire au dessus de la fenêtre

Le peter channel, arrivée d'air secondaire au dessus de la fenêtre

25/10/2015 2928 Vues 0 Commentaires

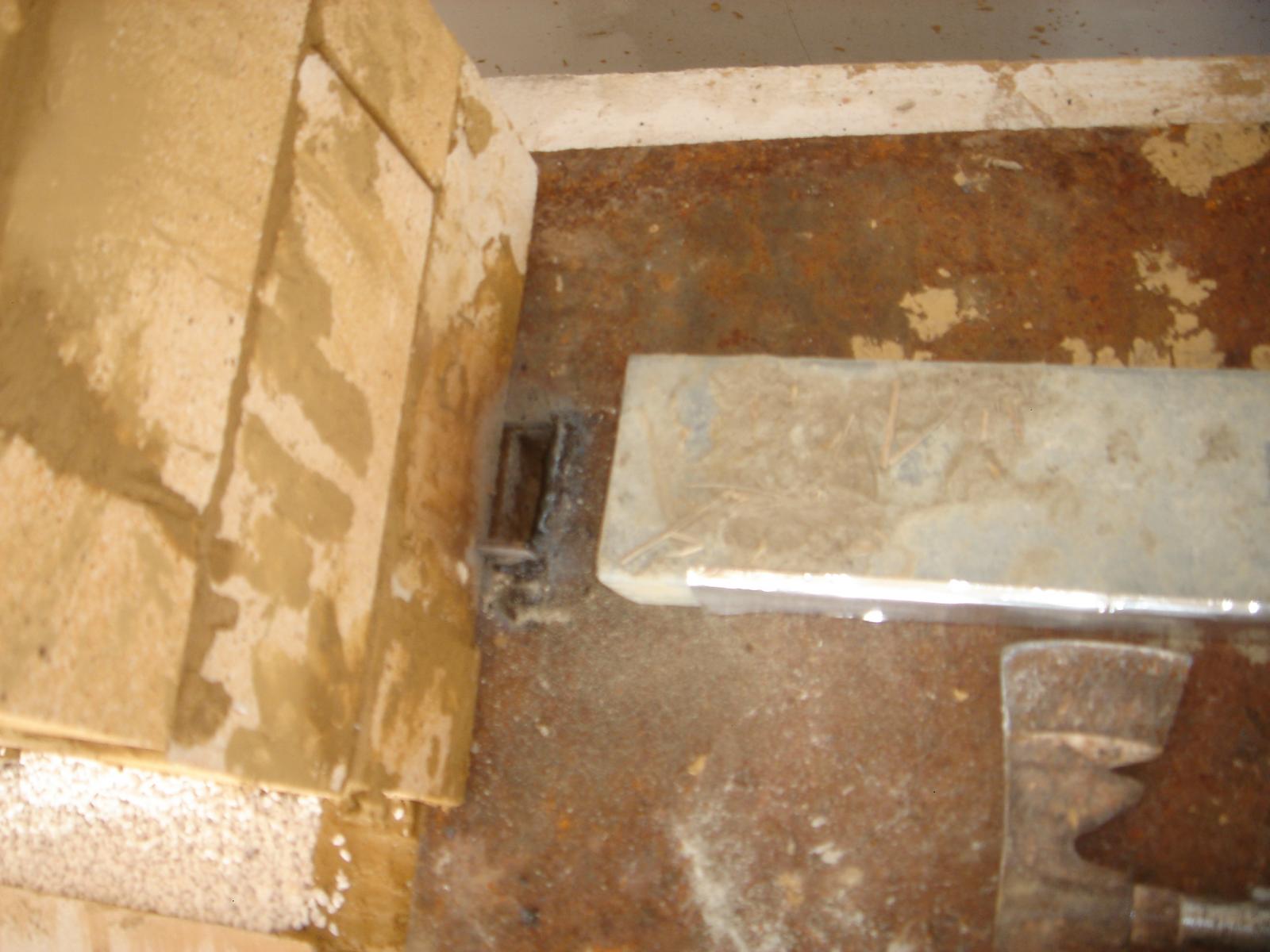

le conduit carré débouche au dessus

le conduit carré débouche au dessus

25/10/2015 3010 Vues 0 Commentaires

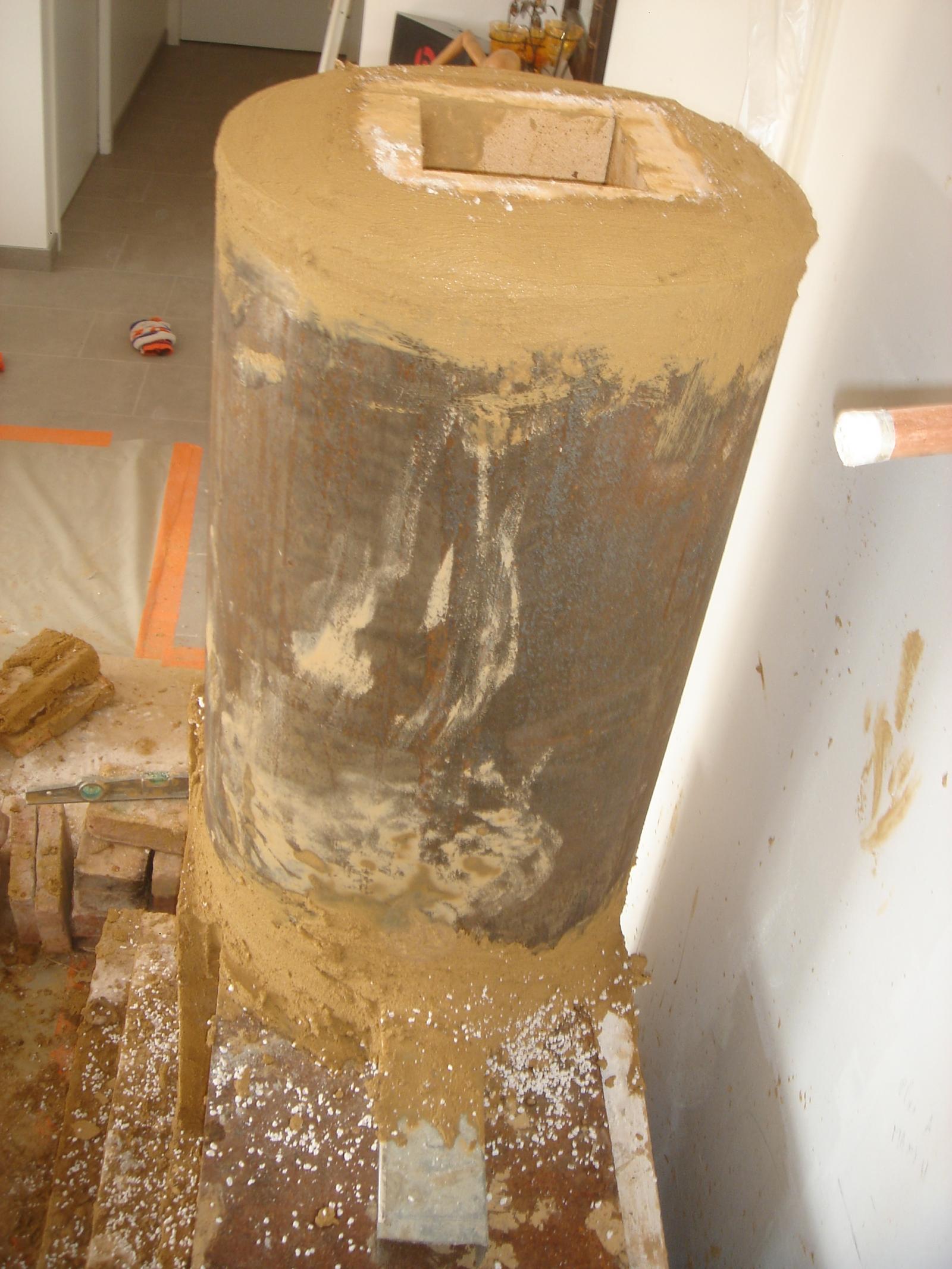

Conteneur isolant en cumulus et remplissage vermiculite - classique

Conteneur isolant en cumulus et remplissage vermiculite - classique

25/10/2015 2945 Vues 0 Commentaires

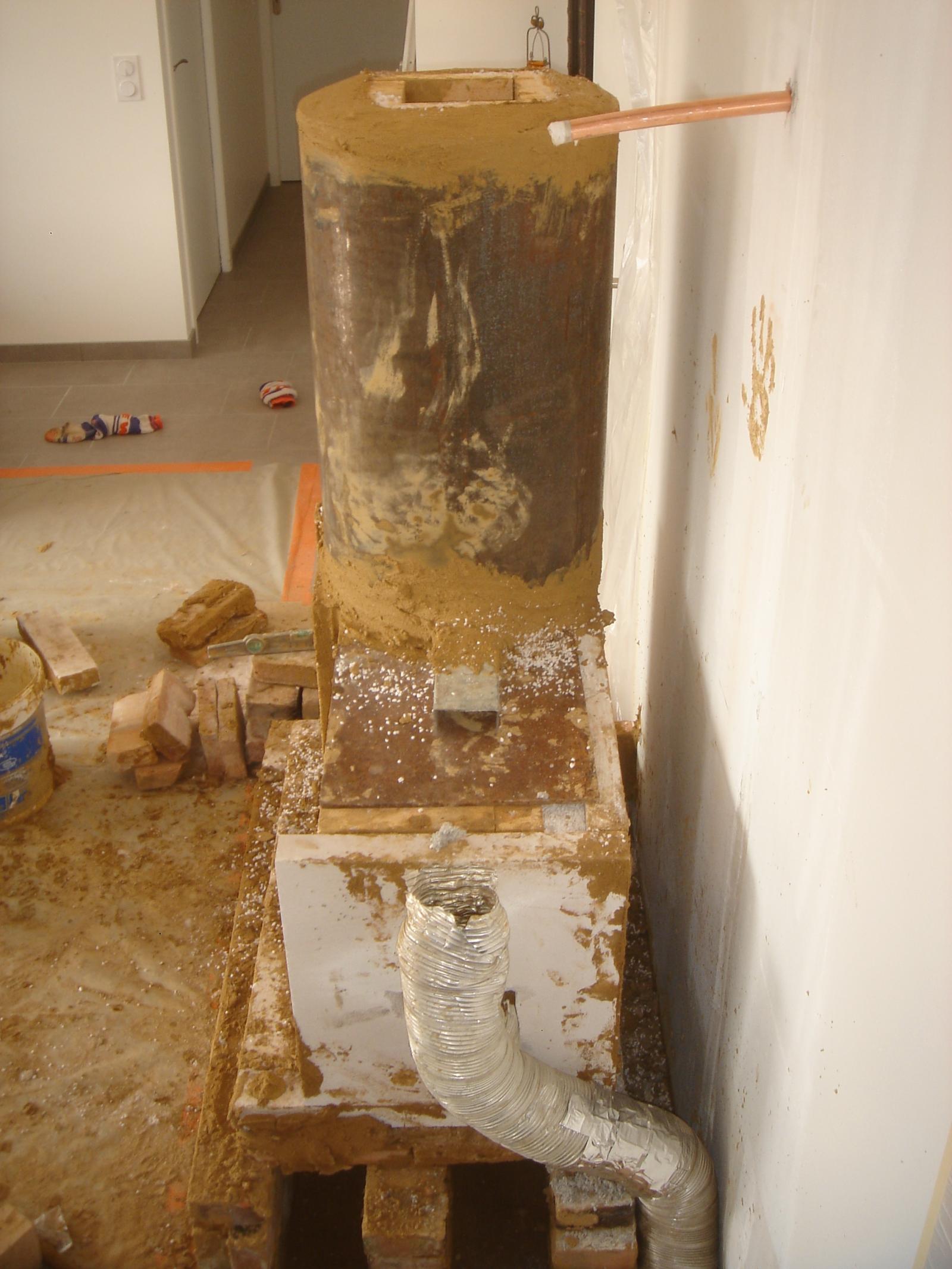

L'arrivéd d'air en tube aluminium en face des conduits primaire et secondaire.

L'arrivéd d'air en tube aluminium en face des conduits primaire et secondaire.

25/10/2015 2936 Vues 0 Commentaires

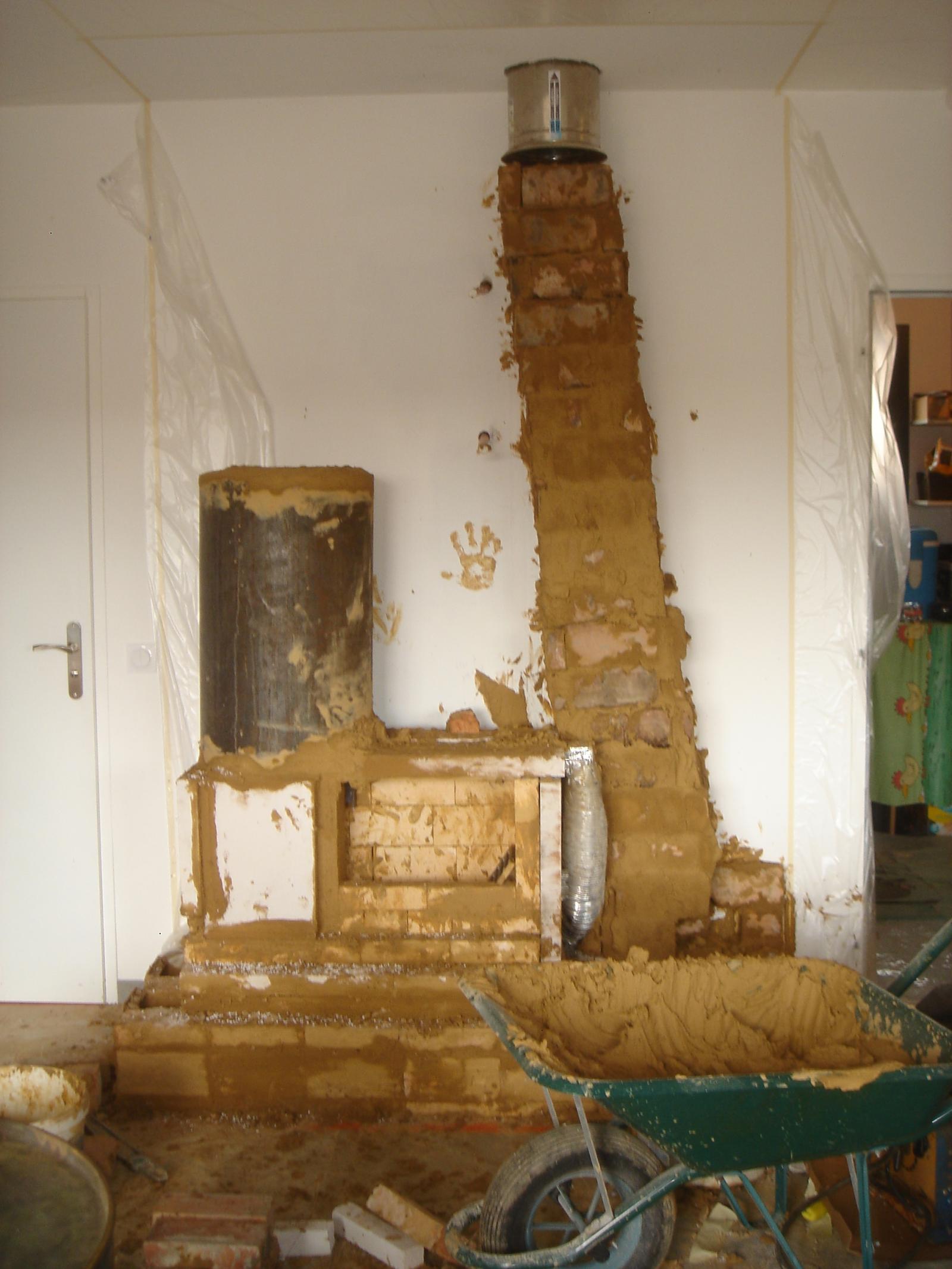

La cheminée de maison ne pouvait pas tomber en face !

La cheminée de maison ne pouvait pas tomber en face !

25/10/2015 3047 Vues 0 Commentaires

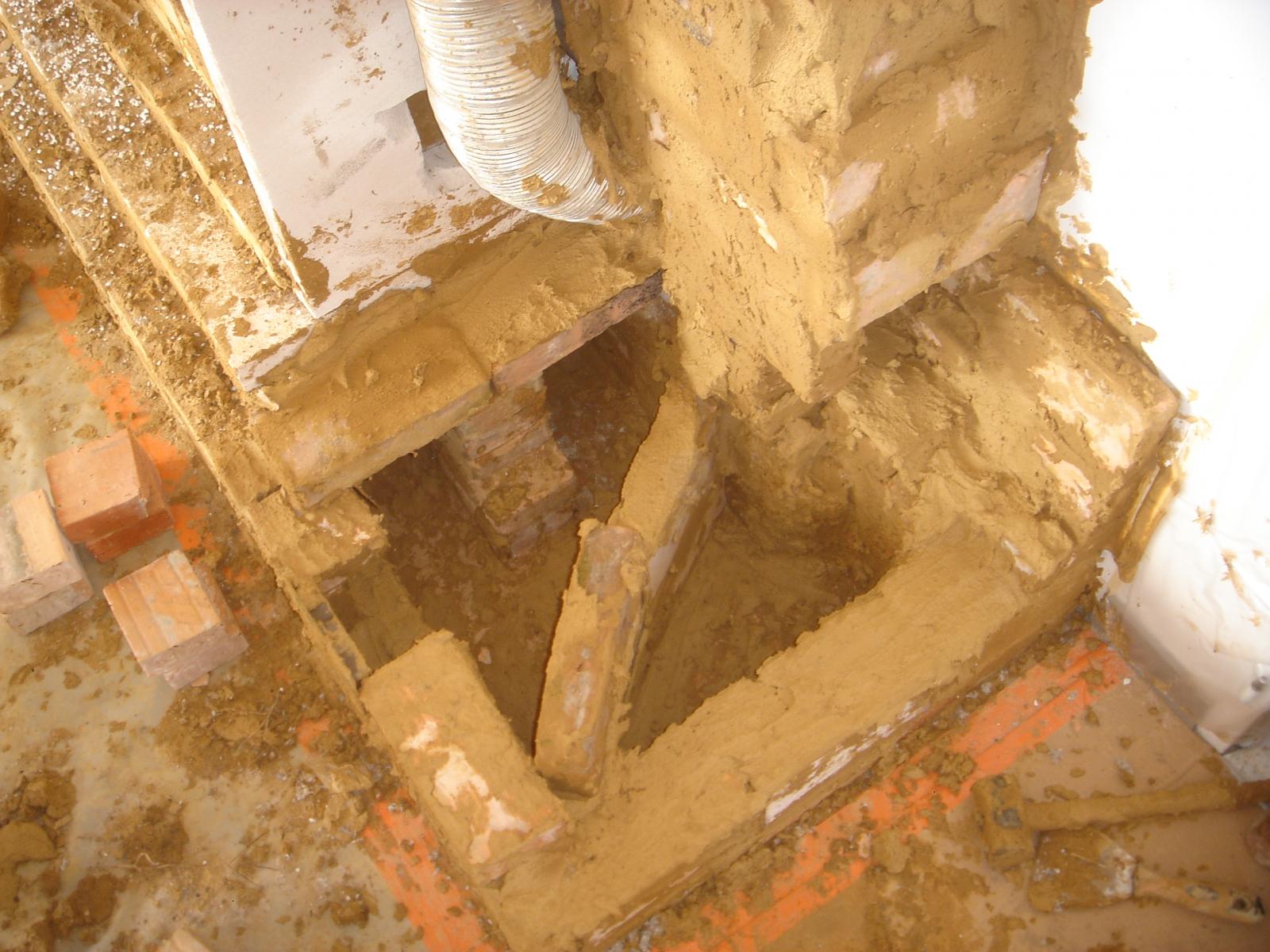

Début de la cloche diffusante divisée en 2 par une paroi en brique

Début de la cloche diffusante divisée en 2 par une paroi en brique

25/10/2015 3052 Vues 0 Commentaires

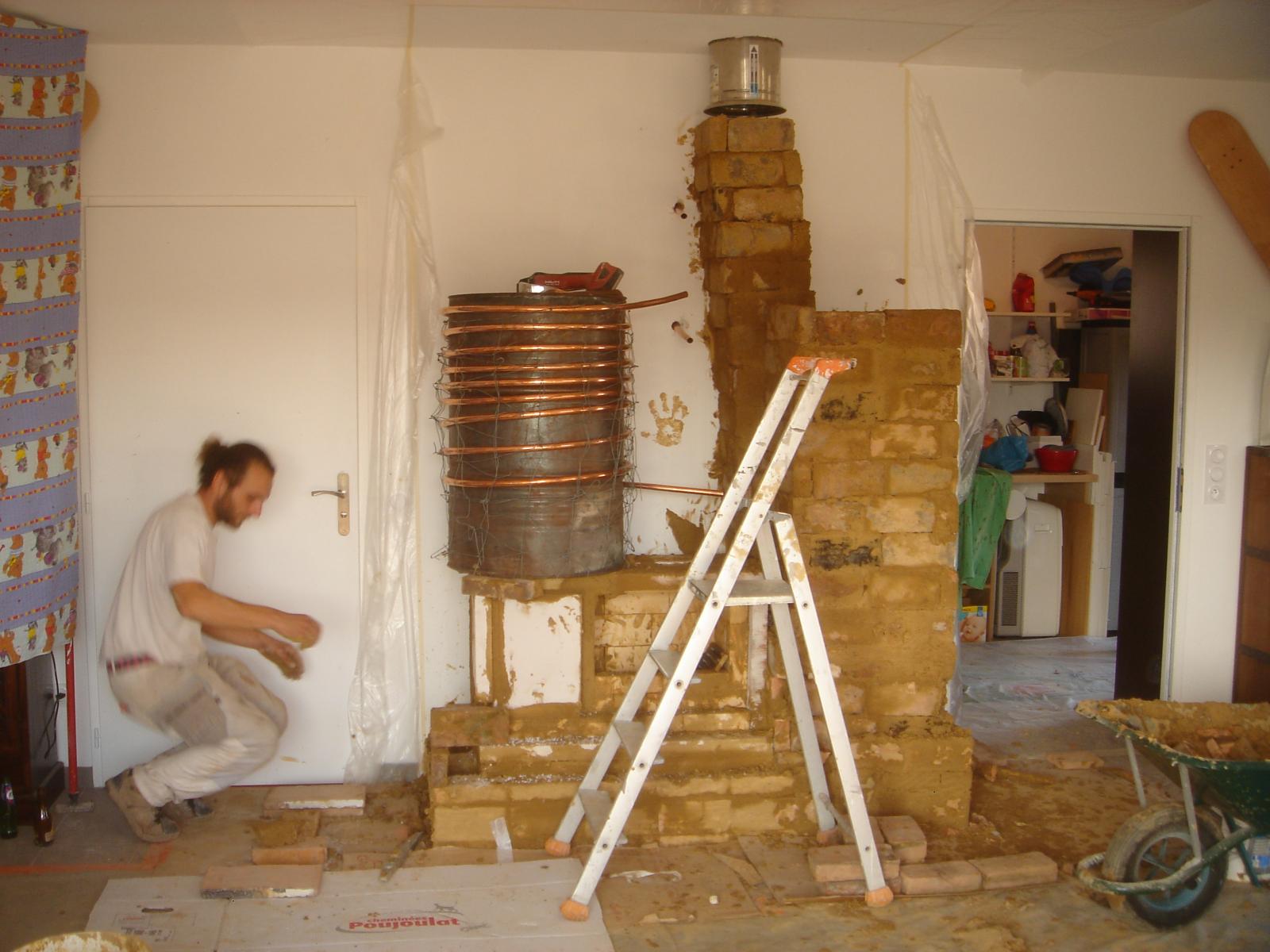

Pose du baril et serpentin de cuivre.

Pose du baril et serpentin de cuivre.

25/10/2015 3302 Vues 0 Commentaires

la cloche

25/10/2015 3058 Vues 0 Commentaires

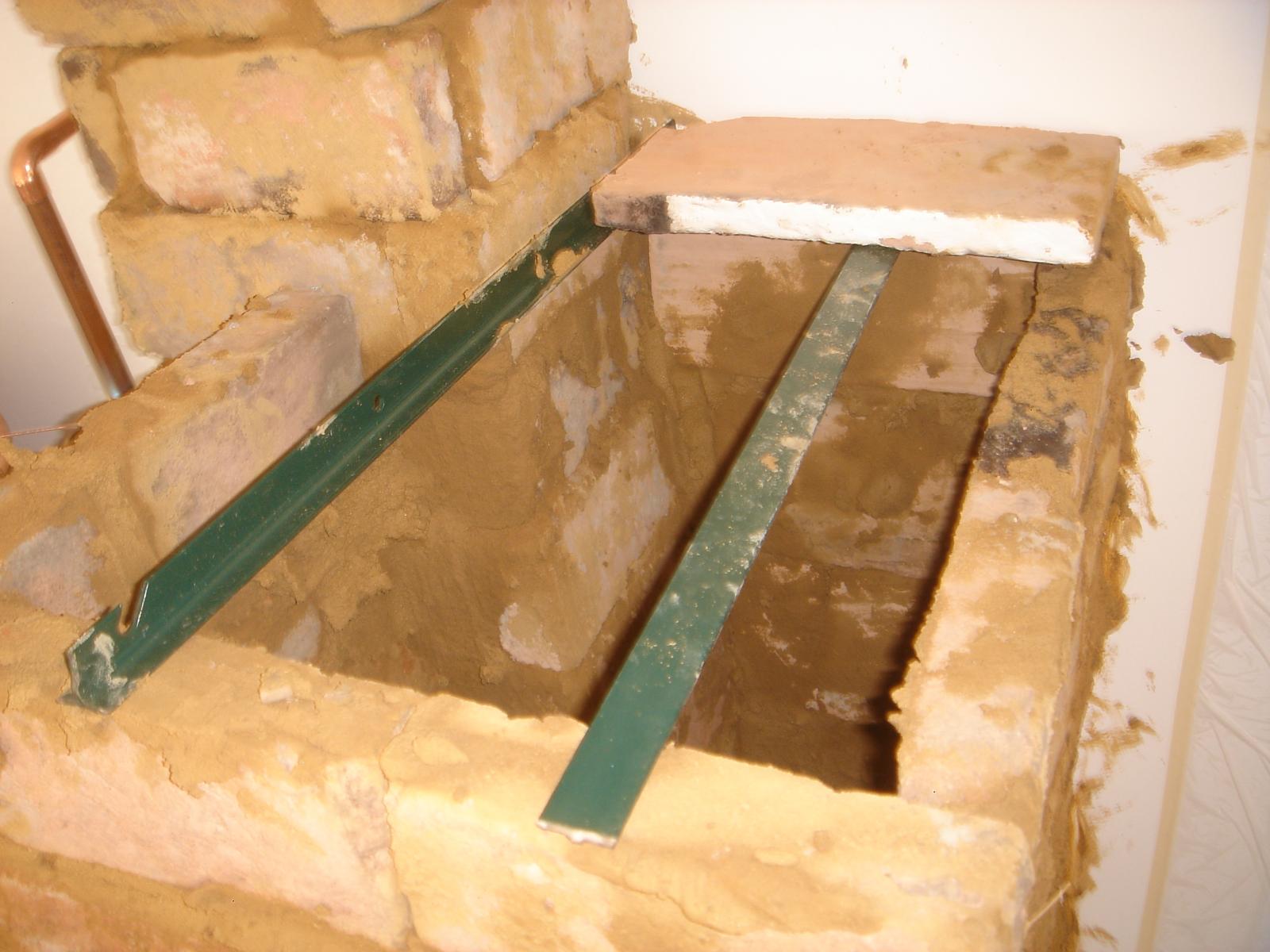

Le plafond de la cloche en poteaux de grillage en T

Le plafond de la cloche en poteaux de grillage en T

25/10/2015 3113 Vues 0 Commentaires

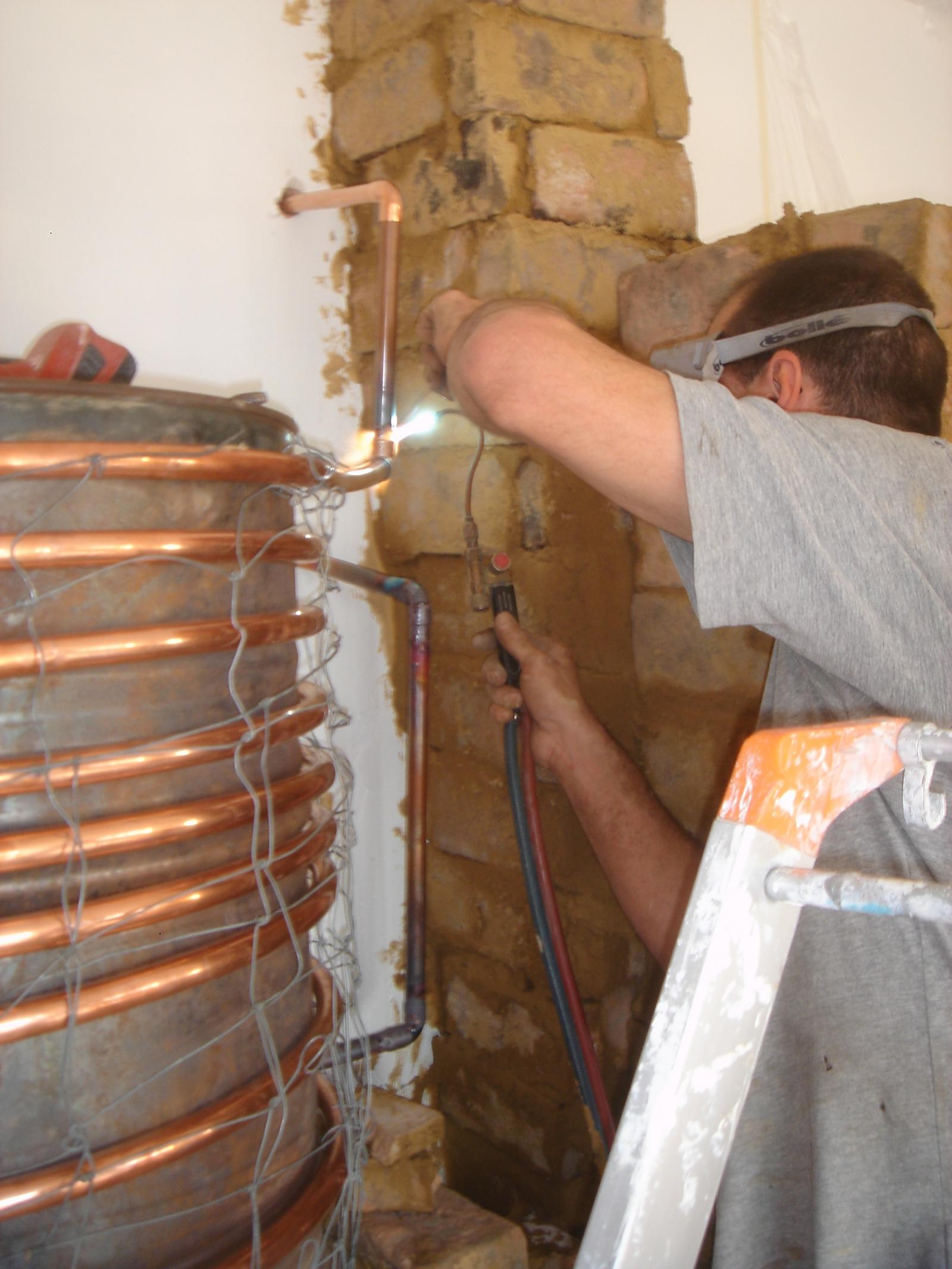

Soudure et raccordement du cuivre au ballon d'eau chaude

Soudure et raccordement du cuivre au ballon d'eau chaude

25/10/2015 3014 Vues 0 Commentaires

Descente des fumées et baril grillagé. Le cendrier de descente est tout en bas.

Descente des fumées et baril grillagé. Le cendrier de descente est tout en bas.

25/10/2015 2904 Vues 0 Commentaires

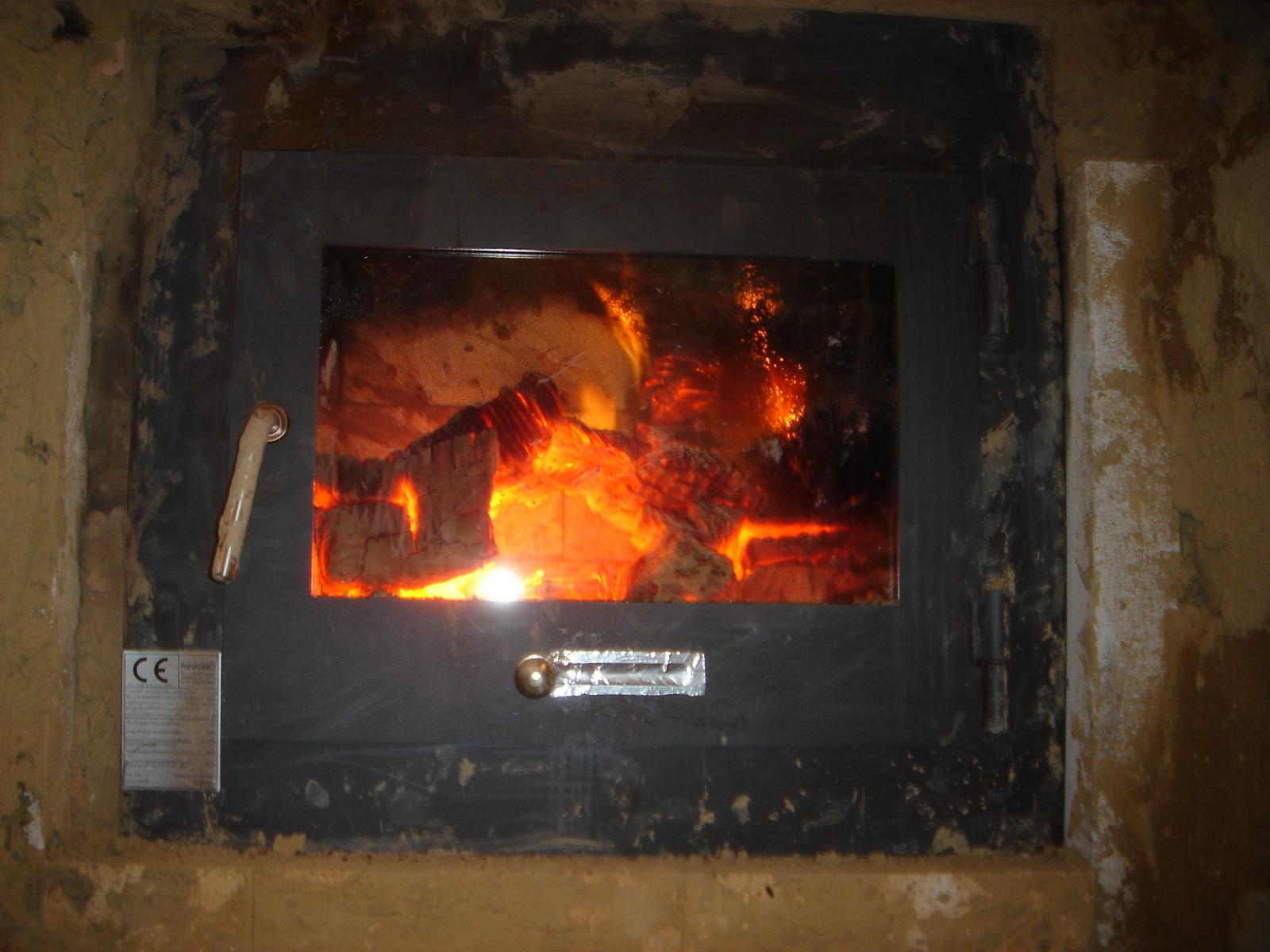

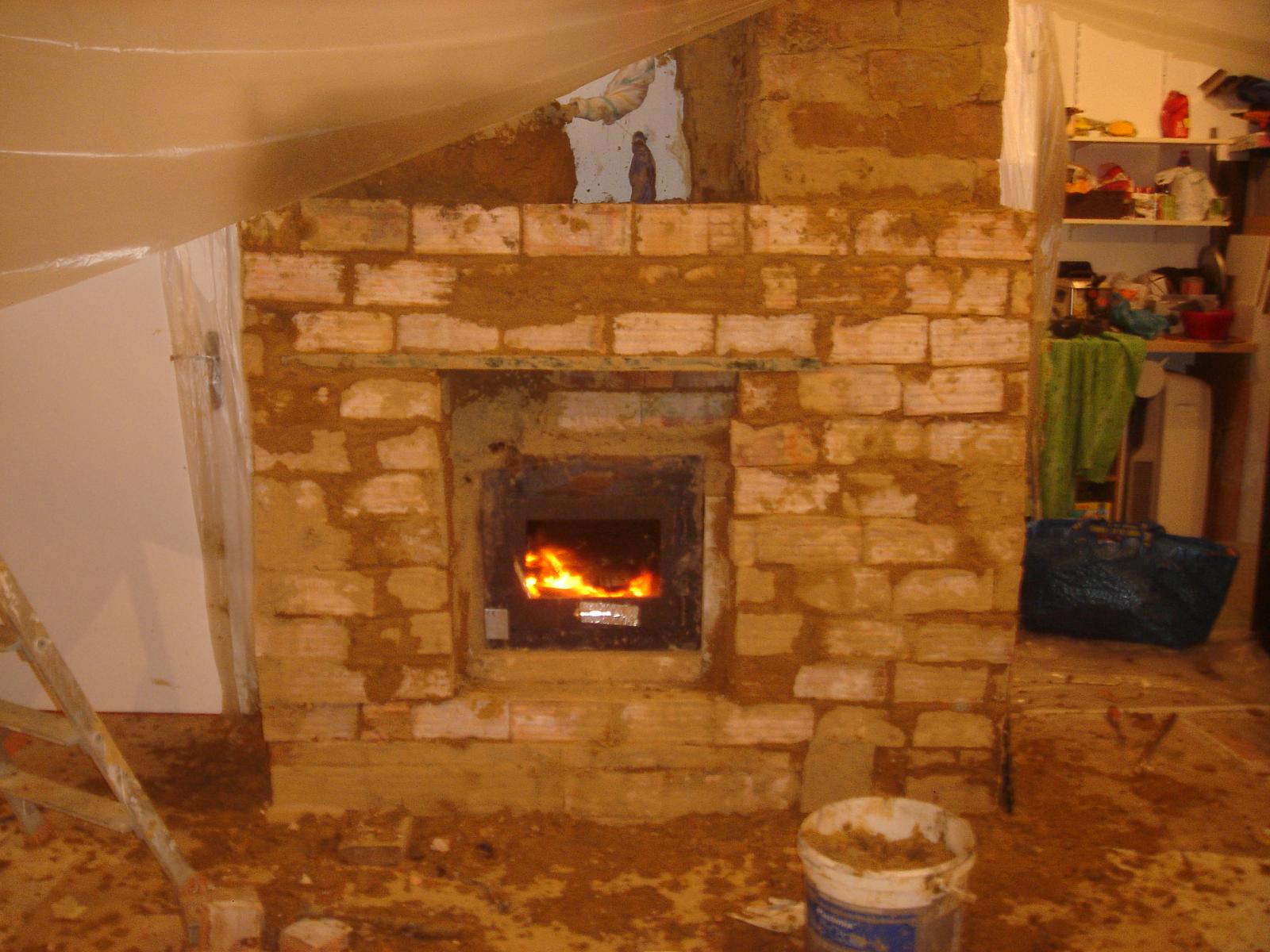

C'est parti pour le premier feu !!!

C'est parti pour le premier feu !!!

26/10/2015 2936 Vues 0 Commentaires

Tout le poele est recouvert d'un mur en brique bâti

Tout le poele est recouvert d'un mur en brique bâti

26/10/2015 2956 Vues 0 Commentaires

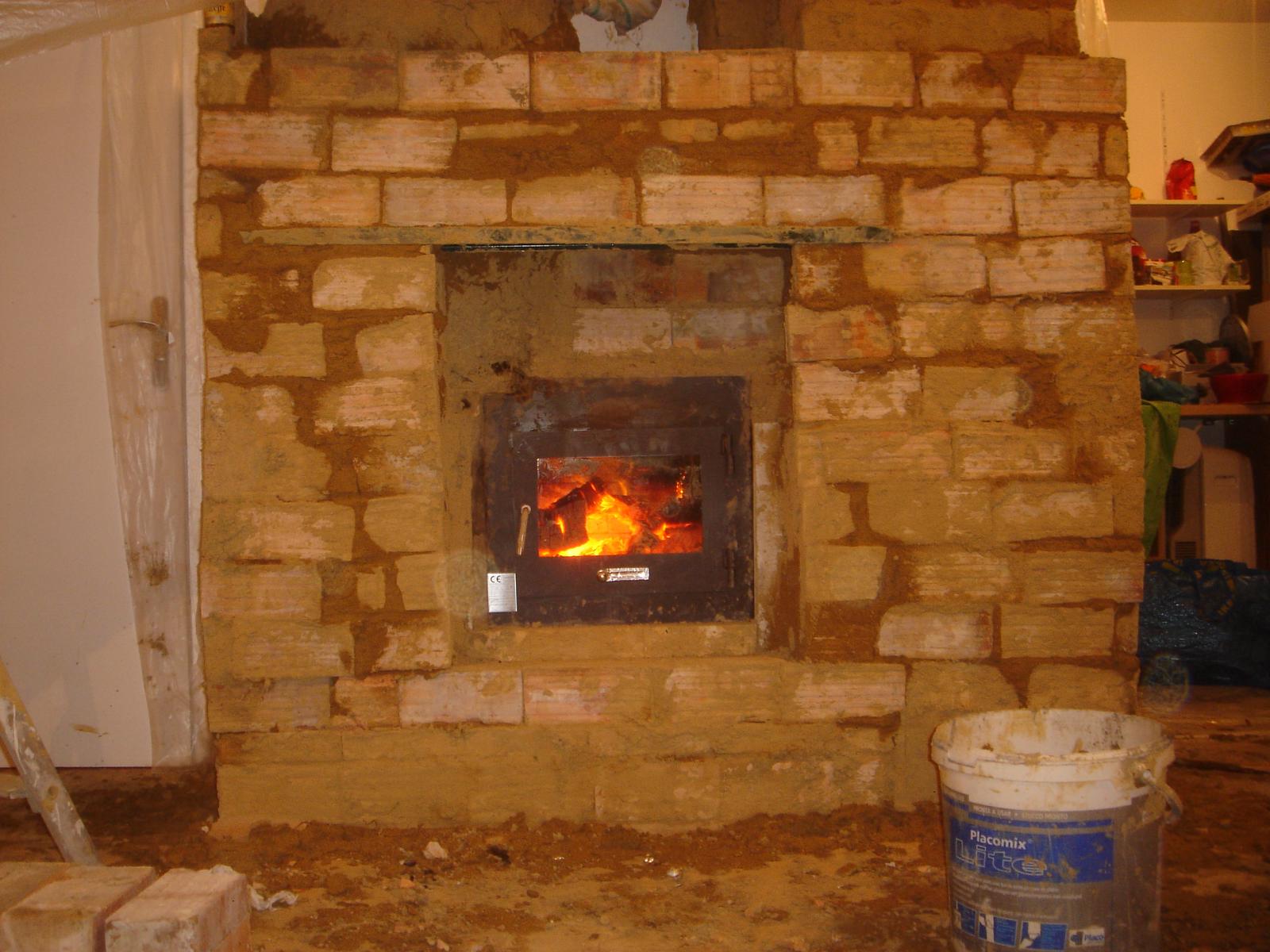

La finition sera un parrallépipède, le foyer est en retrait

La finition sera un parrallépipède, le foyer est en retrait

26/10/2015 3045 Vues 0 Commentaires

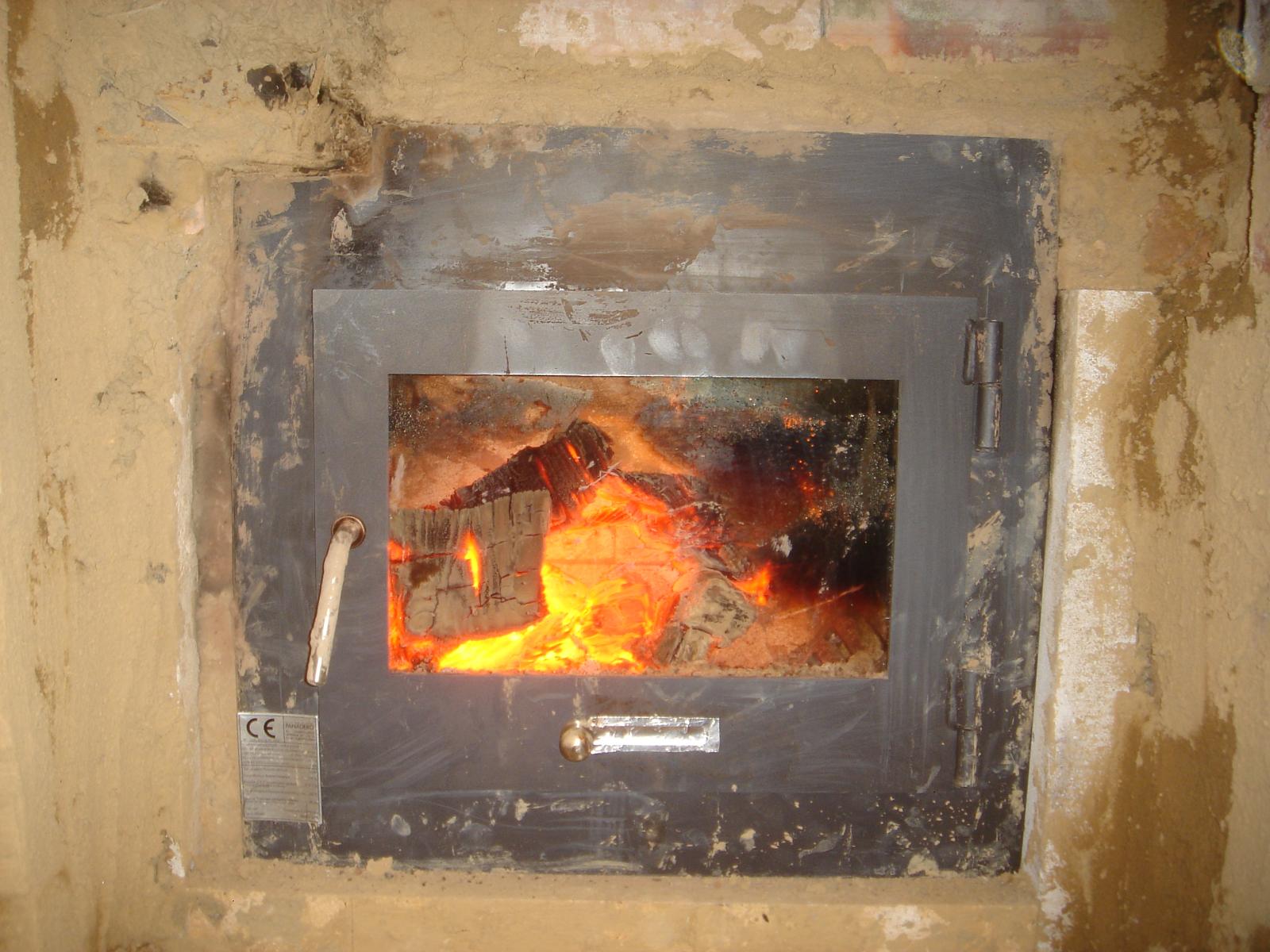

La porte récupérée sur un poele premier prix

La porte récupérée sur un poele premier prix

26/10/2015 3114 Vues 0 Commentaires

No Name

26/10/2015 3185 Vues 0 Commentaires
